Odpověď:
Pro zobrazení průhybu prutu postupujte následovně:
- Vytvořte lineární kótu na prutu. To lze provést po částech nebo po celé délce prutu.

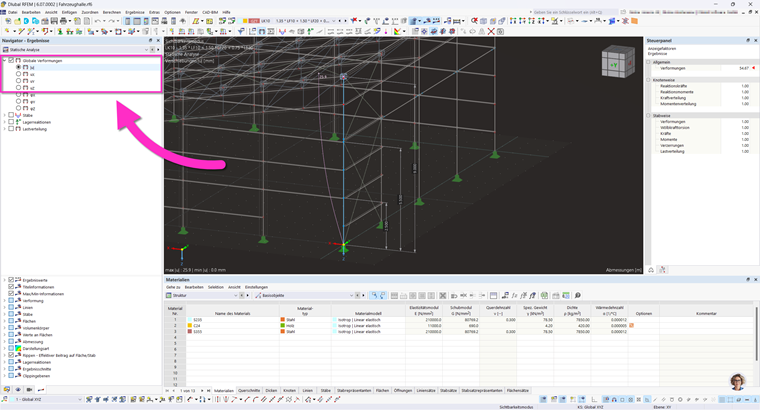

- Zobrazte globální posun jako výsledek.

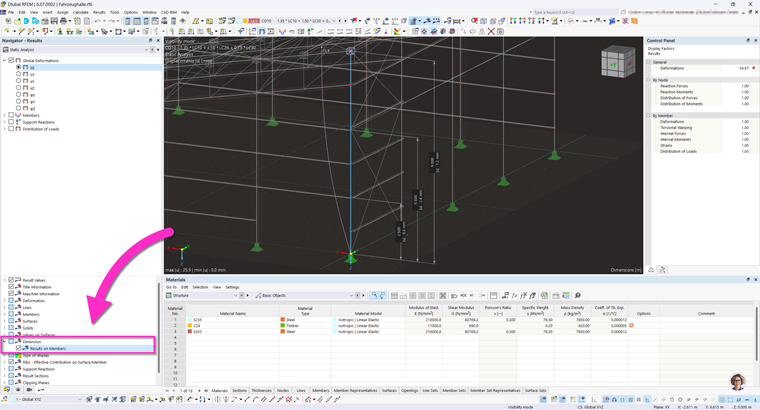

- V navigátoru Výsledky v sekci "Kóty" zapněte možnost "Výsledky na prutech".

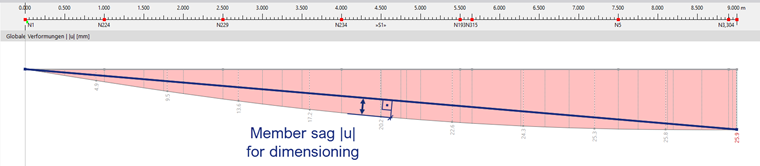

Nyní je možné okótovat i průhyb prutu. To odpovídá největší velikosti pomyslné linie mezi vychýleným začátkem a koncem uvažovaného průřezu prutu.
