Resposta:
Para exibir a flecha da barra, proceda da seguinte forma:

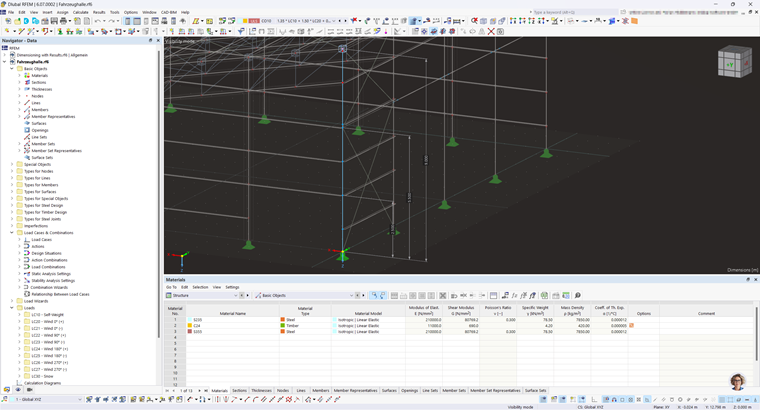

- Crie uma dimensão linear na barra. Isto pode ser feito por secções ou sobre todo o comprimento da barra.

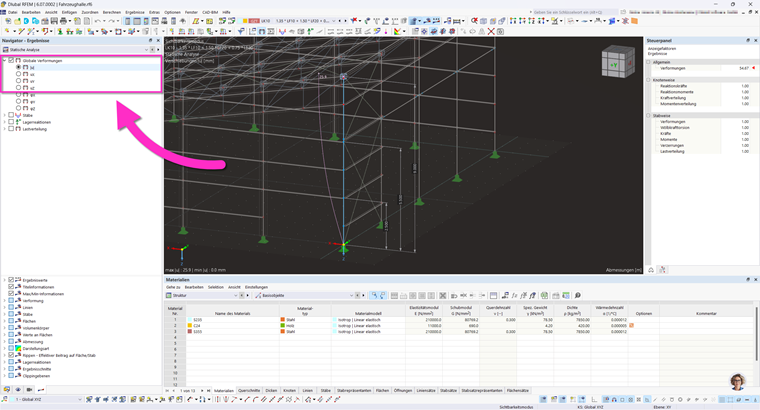

- Mostrar um deslocamento global como resultado.

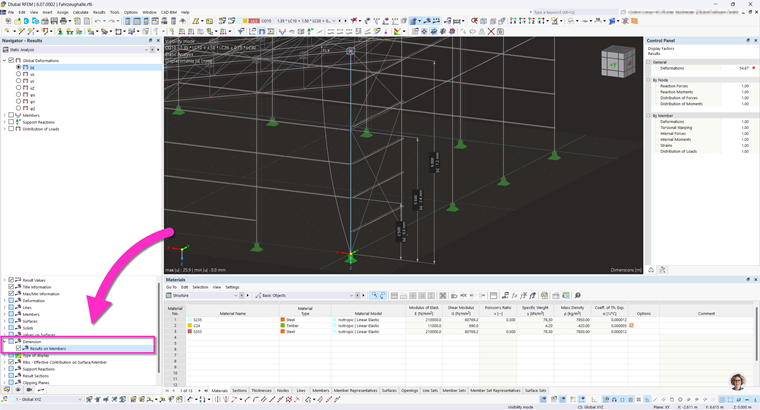

- Ative a opção 'Resultados em barras' em 'Dimensões' na página {%>https://www.dlubal.com/pt/download-e-informacao/documentos/online -manuais/rfem-6/000016 Navegador - Resultados]].

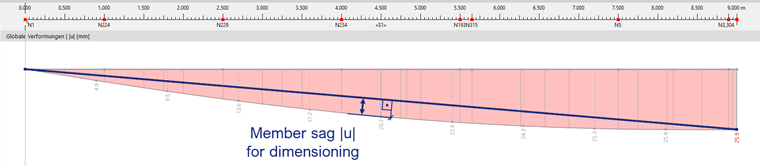

Agora é possível ler a flecha da barra no dimensionamento. Isto corresponde à maior magnitude de uma linha imaginária entre o início e o final desviados da secção da barra considerada.
