Réponse:
Pour afficher la flèche de barre, procédez comme suit :
- Créez une cotation linéaire sur la barre. Cette opération peut être effectuée par section ou sur toute la longueur de la barre.
- Afficher un déplacement global comme résultat.
- Activez l’option « Résultats sur les barres » sous « Cotation » dans le Navigateur – Résultats.

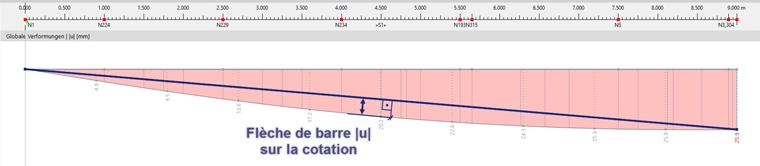

La flèche de barre peut maintenant être affichée sur la cotation. Cela correspond à la grandeur maximale d’une ligne imaginaire entre le début et la fin de la section de barre considérée.

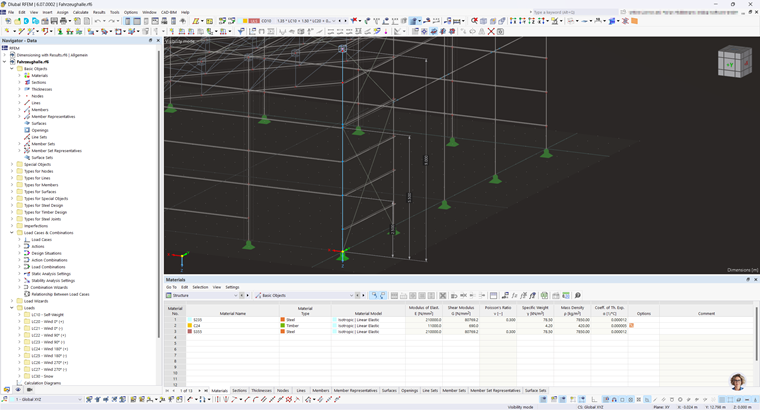

Étape 1 : Créer une cotation linéaire

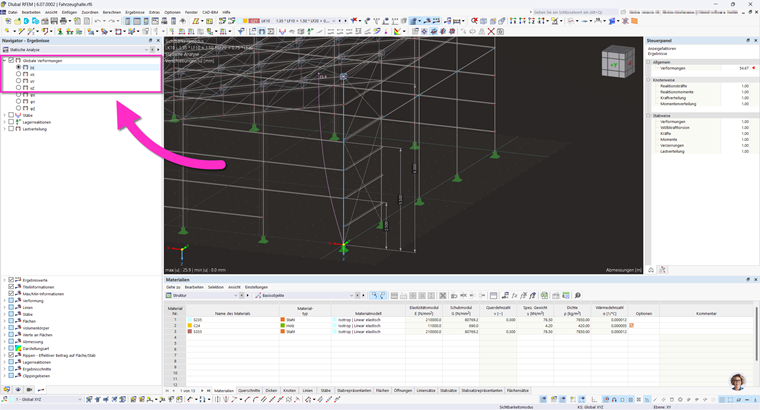

Étape 2 : Afficher le déplacement global

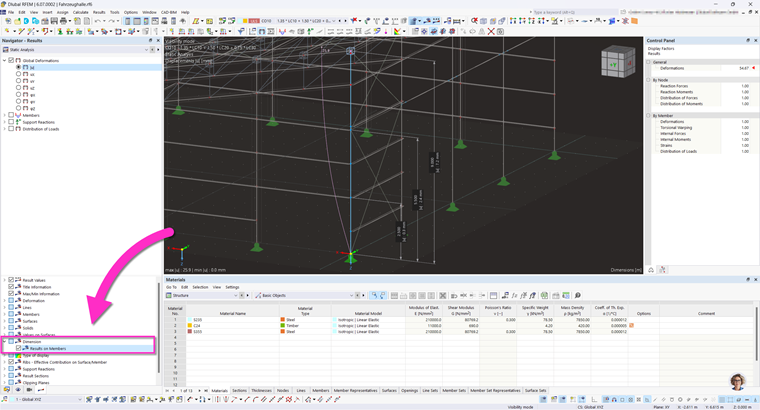

Étape 3 : Activation des résultats sur les barres
