Ответ:
Чтобы изобразить обвис стержня, действуйте следующим образом:

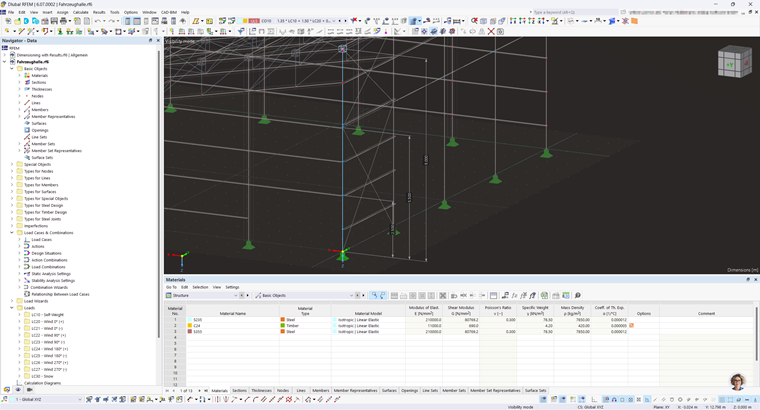

- Создайте линейный размер стержня. Это можно сделать в сечениях или по всей длине стержня.

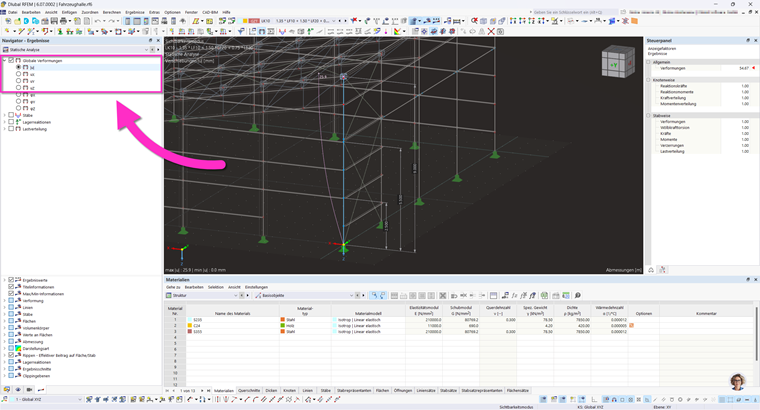

- Изобразите в качестве результата общее перемещение.

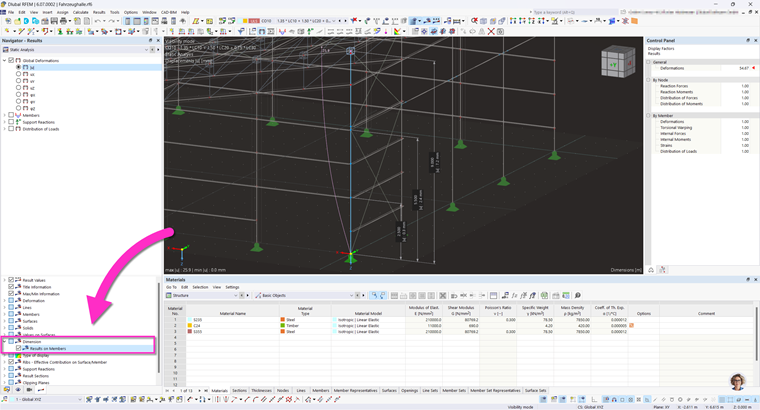

- Активируйте опцию «Результаты в сечении» в разделе «Размеры» в Навигатор — Результаты .

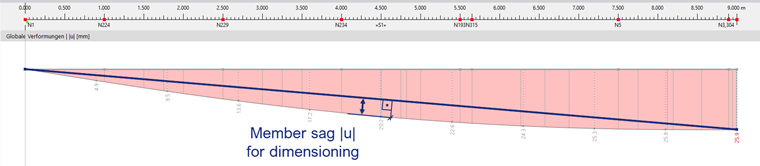

Теперь вы можете определить обвис стержня по размерам. Это соответствует наибольшей величине воображаемой линии между отклоненным началом и концом рассматриваемого сечения стержня.
