Zbędne obciążenia skupione w generatorze obciążeń

Dlaczego kreator "Obciążenia prętów od obciążeń powierzchniowych" generuje niepotrzebne obciążenia punktowe?

Odpowiedź:

Jeżeli obciążenia prętowe są generowane z obciążenia powierzchniowego, mogą wystąpić ekstremalnie małe obciążenia skupione, w zależności od rodzaju powierzchni. Sind diese dann zu klein um mit der Anzahl der Nachkommastellen in der Ausgabe dargestellt zu werden, wird die Last auf den Wert 0 gerundet.

Das Bild 1 illustriert diesen Effekt.

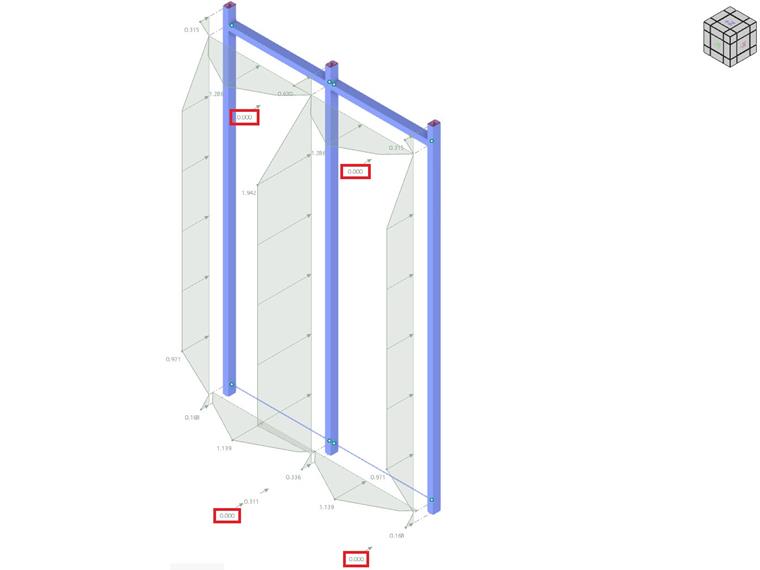

1 Obciążenia punktowe zaokrąglone do 0 po poleceniu "Obciążenie pręta od obciążenia powierzchniowego"

Im Lastassistenten gibt es dazu ein Kontrollkästchen "Glatte Punktlast". Wird diese aktiviert werden solche Einzellasten in veränderliche Lasten umgewandelt. Das Bild 2 zeigt diese Option im Lastassistenten "Stablasten aus Flächenlast-Assistent".

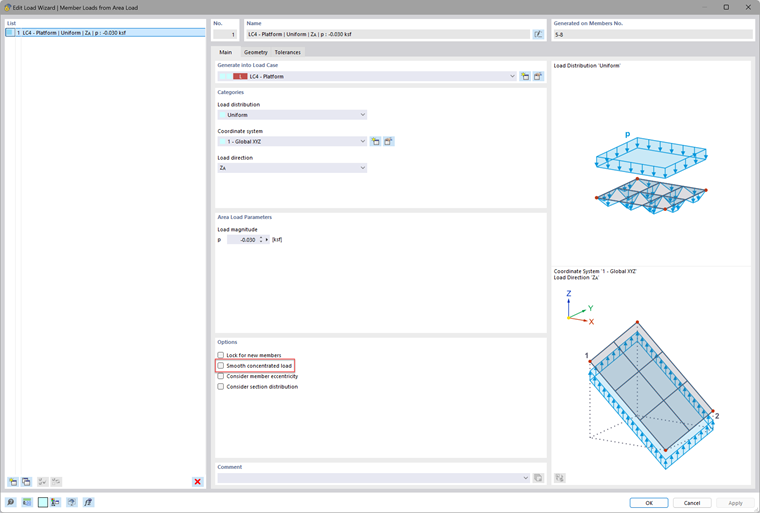

2 Opcja "Gładka Punktowa Obciążenie" w asystencie obciążenia "Obciążenie Stabowe z Obciążenia Powierzchniowego"
