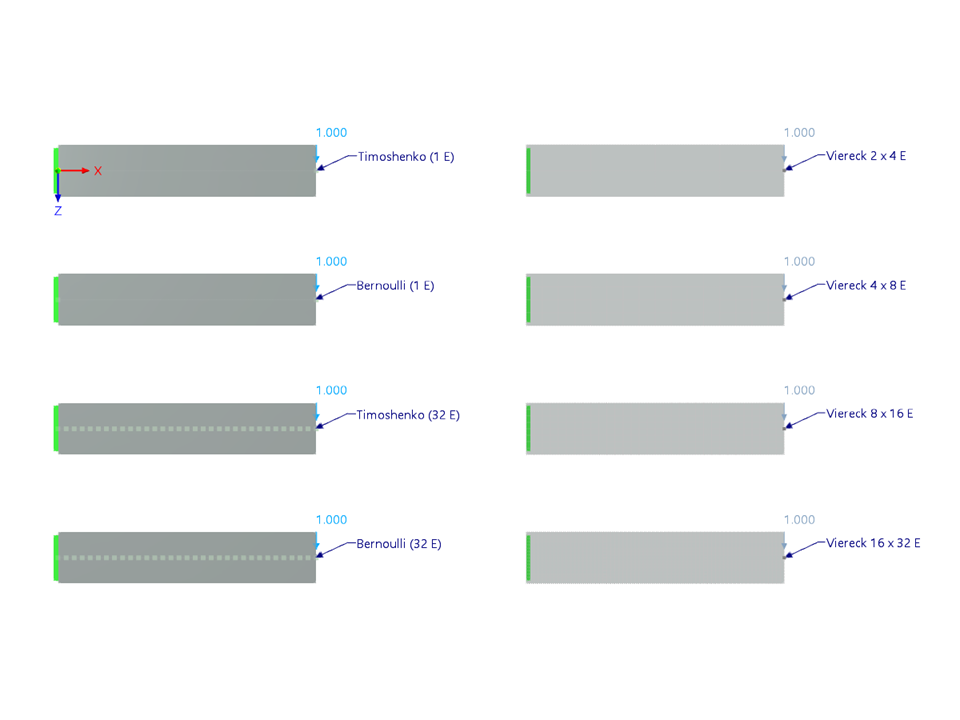

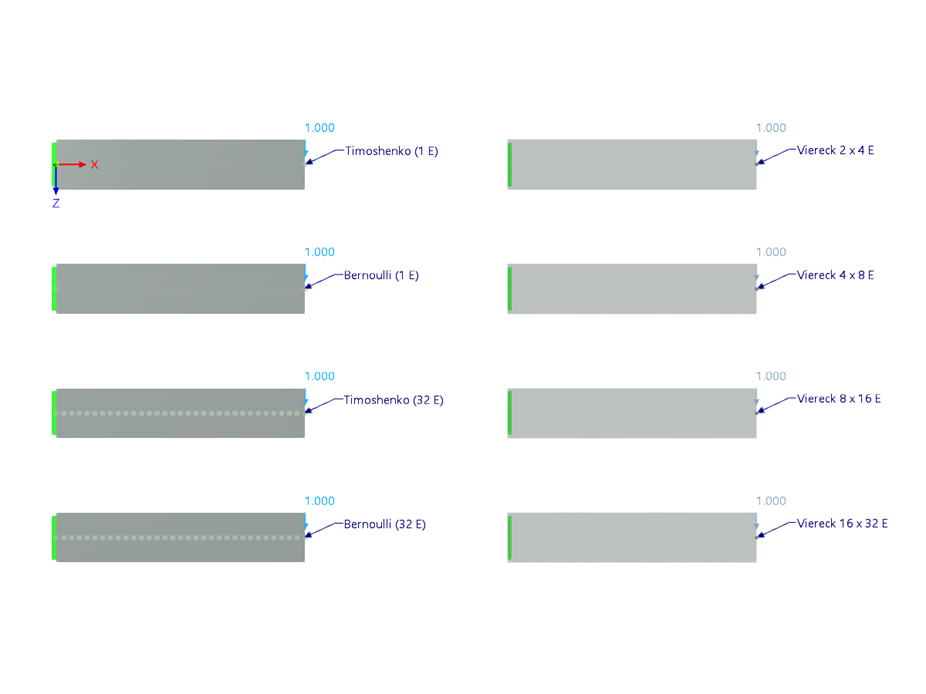

Model składa się z aluminiowego wspornika o długości 100 mm i module sprężystości 70 GPa. Przekrój to płaska, wystająca blacha o wysokości 20 mm i szerokości 1 mm. Na końcu wspornika przykładane jest obciążenie 1 kN. Modelowanie przeprowadzono za pomocą elementów belkowych z (Tomoshenko) i bez uwzględnienia odkształcenia od ścinania (Bernoulli) oraz za pomocą czworobocznych elementów powierzchniowych o różnym stopniu zagęszczenia siatki.
Model ten został wykorzystany jako przykład w artykule technicznym dotyczącym zbieżności siatki.
Model wykorzystany w
KB 001914 | Analiza zbieżności siatki | wspornik
| Liczba węzłów | 108 |
| Liczba linii | 31 |
| Liczba prętów | 4 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,000 t |
| Wymiary (metryczne) | 0,300 x 0,170 x 0,000 m |
| Wymiary (imperialne) | 0.98 x 0.56 x 0 feet |
