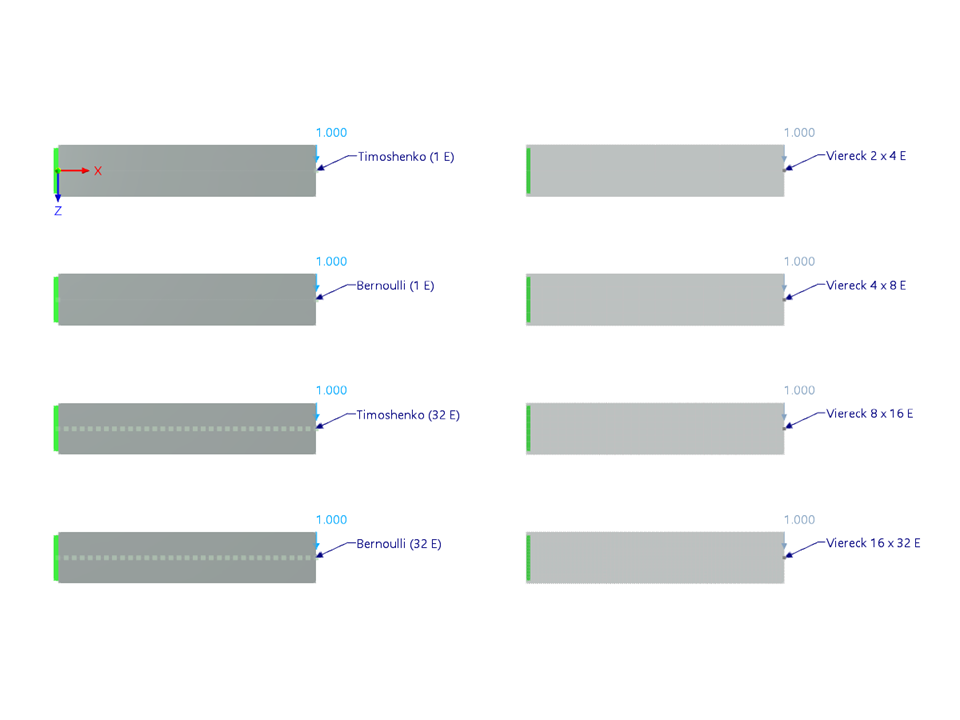

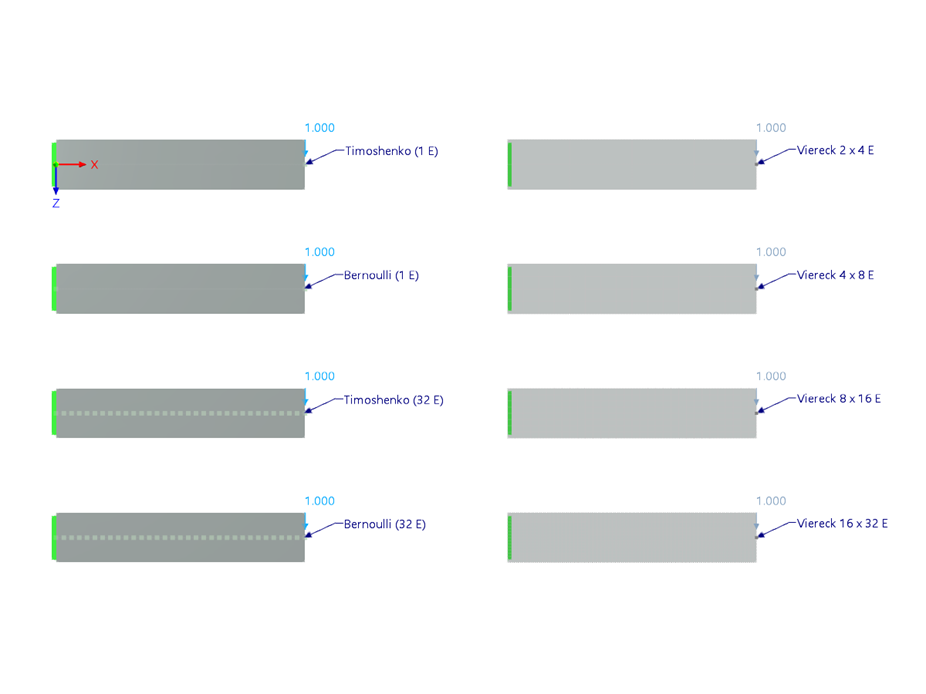

该模型包含一个 100 mm 长的铝合金悬臂梁，弹性模量为 70 GPa。 截面是一个高 20mm，宽 1mm 的直立板。 在悬臂梁的末端施加 1 kN 荷载。 通过杆单元建模，考虑（托莫申科）和不考虑剪切变形（Bernoulli），以及使用不同网格细化的四边形面单元。
在关于网格收敛的技术文章中以该模型为例。
模型用于
全部
本页有0条用户评论。
| 5 星 | ||
| 4 星 | ||
| 3 星 | ||
| 2 星 | ||
| 1 星 |
知识库 001914 | 网格收敛分析 | 悬臂梁
| 节点数目： | 108 |
| 线的数目 | 31 |
| 杆件数目： | 4 |
| 面的数目： | 4 |
| 实体数目 | 0 |
| 荷载工况数目 | 1 |
| 荷载组合数目 | 0 |
| 结果组合数目 | 0 |
| 总重量 | 0,000 t |
| 翘曲区域尺寸 | 0.300 x 0.170 x 0.000 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
