KB 001914 | Studio di convergenza di rete
  • Descrizione
  • Recensioni (0)

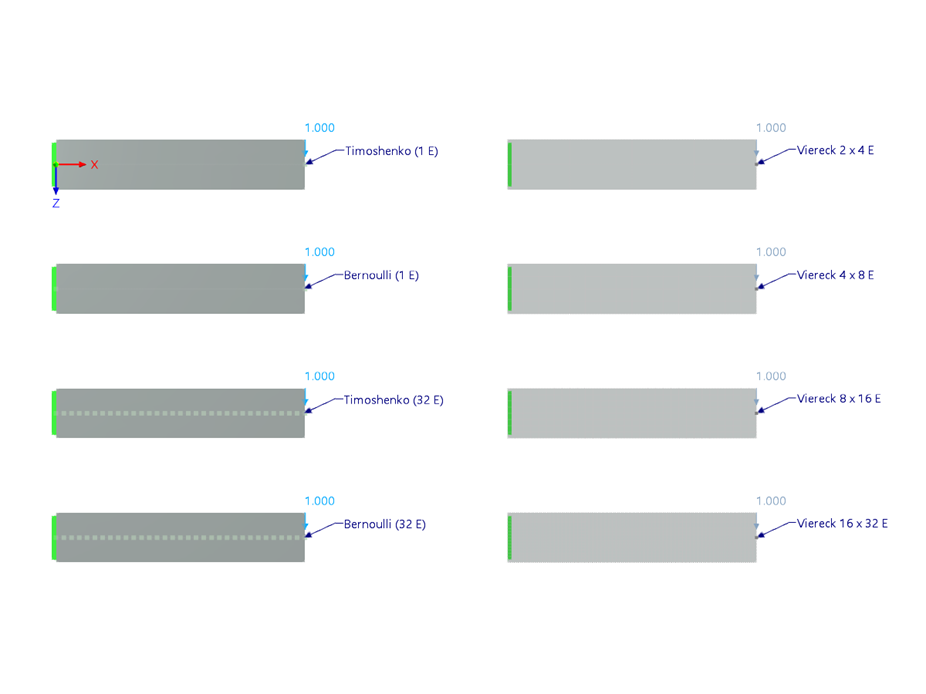

Il modello è costituito da uno sbalzo in alluminio lungo 100 mm con un modulo di elasticità di 70 GPa. La sezione trasversale è una lamiera piana eretta con un'altezza di 20 mm e una larghezza di 1 mm. Un carico di 1 kN è applicato alla fine dello sbalzo. La modellazione è stata eseguita per mezzo di elementi trave, con (Tomoshenko) e senza considerare la distorsione a taglio (Bernoulli), e per mezzo di elementi di superficie quadrangolari con diversi infittimenti della mesh.
Questo modello è utilizzato come esempio nell'articolo tecnico sulla convergenza della mesh.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

KB 001914 | Studio della convergenza della mesh | sbalzo

Numero di nodi 108
Numero di linee 31
Numero di aste 4
Numero di superfici 4
Numero di solidi 0
Numero di casi di carico 1
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 0,000 t
Dimensioni (metriche) 0.300 x 0.170 x 0.000 m
Dimensioni (imperiali) 0.98 x 0.56 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
