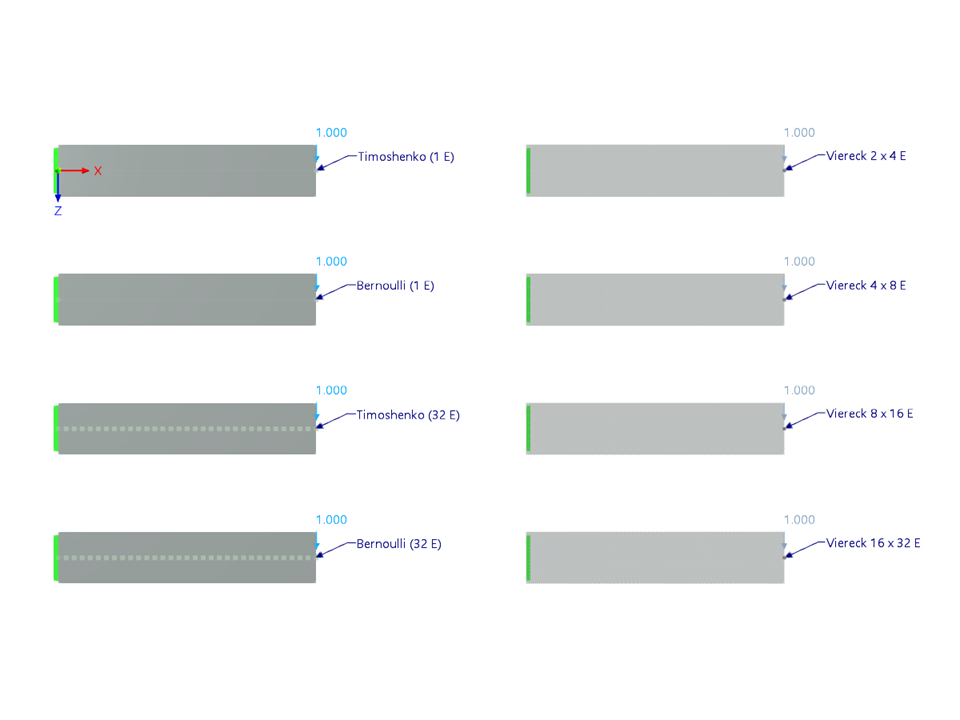

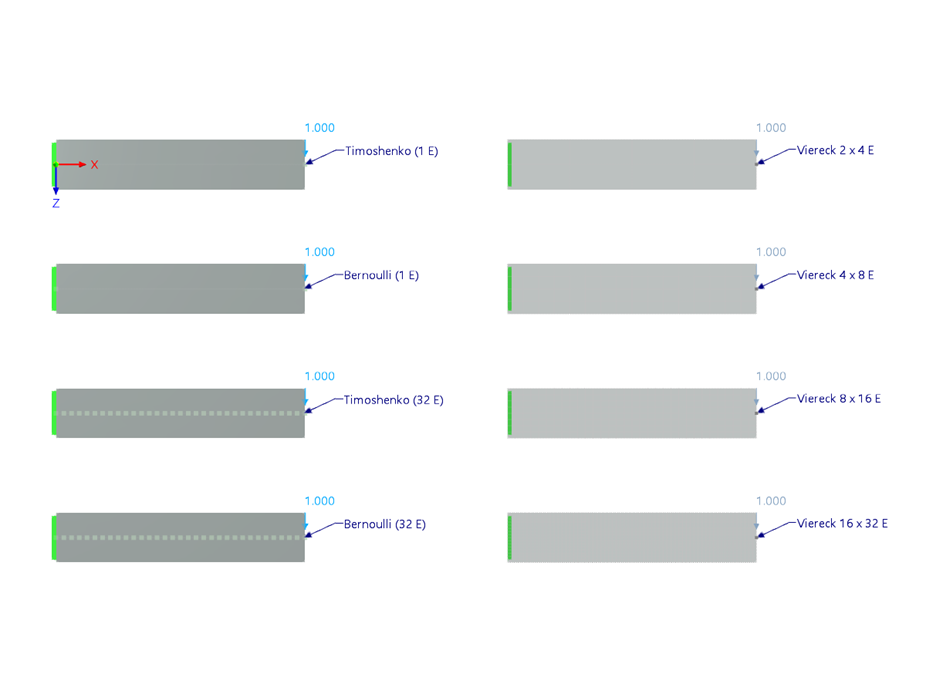

Model se skládá ze 100 mm dlouhé hliníkové konzoly s modulem pružnosti 70 GPa. Průřez je rovná svislá deska o výšce 20 mm a šířce 1 mm. Na konec konzoly působí zatížení 1 kN. Modelování bylo provedeno pomocí prutových prvků s (Tomoshenko) a bez zohlednění smykového přetvoření (Bernoulli) a pomocí čtyřúhelníkových plošných prvků s různým zahuštěním sítě.
Tento model jsme použili jako příklad v odborném článku o konvergenci sítě prvků.
Model použitý v
KB 001914 | Studie konvergence sítě prvků | Konzola
| Počet uzlů | 108 |
| Počet linií | 31 |
| Počet prutů | 4 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,000 t |
| Rozměry (metrické) | 0,300 x 0,170 x 0,000 m |
| Rozměry (imperiální) | 0.98 x 0.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
