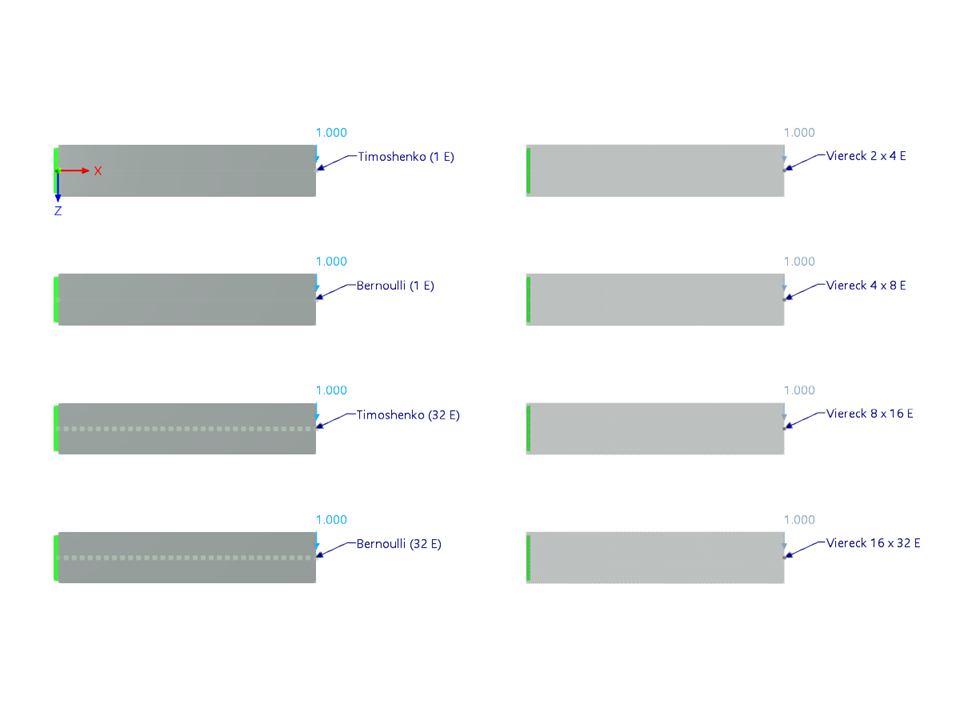

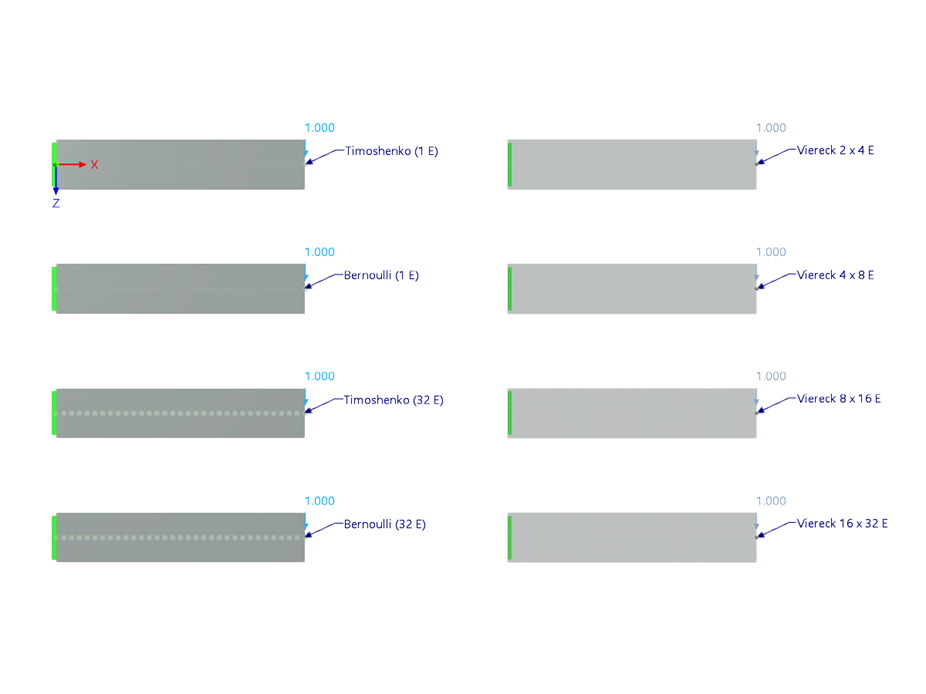

Модель состоит из алюминиевой консоли длиной 100 мм с модулем упругости 70 ГПа. Сечение представляет собой плоский вертикальный лист высотой 20 мм и шириной 1 мм. На конец консоли действует нагрузка 1 кН. Моделирование выполнялось с помощью балочных элементов, с (Томошенко) и без учета искажения сдвига (Бернулли), а также с помощью четырехугольных элементов поверхности с различным уплотнением сетки.
Данная модель будет использована в качестве примера в технической статье, посвященной сходимости сетки.
Модель, используемая в
КБ 001914 | Исследование сходимости сетки | консоль
| Количество узлов | 108 |
| Количество линий | 31 |
| Количество стержней | 4 |
| Количество поверхностей | 4 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,000 t |
| Размеры (метрические) | 0,300 x 0,170 x 0,000 m |
| Размеры (имперские) | 0.98 x 0.56 x 0 feet |
