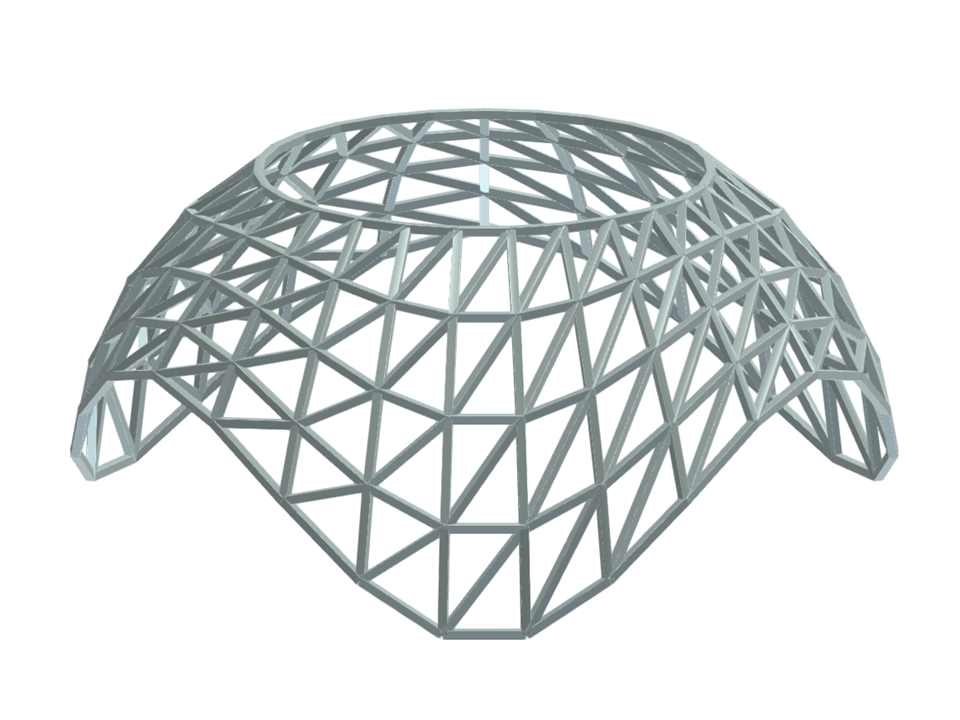

Model konstrukcyjny wykonany z aluminium. Konstrukcja składa się z kratownicy składającej się z trójkątnych elementów, tworzących siatkę tworzącą powierzchnię kopuły. Aluminiowa konstrukcja szkieletowa charakteryzuje się gładkim, metalicznym wykończeniem, podkreślającym lekkość i wytrzymałość materiału.
Powłoka z aluminiowego rusztu
| Liczba węzłów | 135 |
| Liczba linii | 351 |
| Liczba prętów | 351 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 3 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4,059 t |
| Wymiary (metryczne) | 13,050 x 5,839 x 13,183 m |
| Wymiary (imperialne) | 42.81 x 19.16 x 43.25 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
