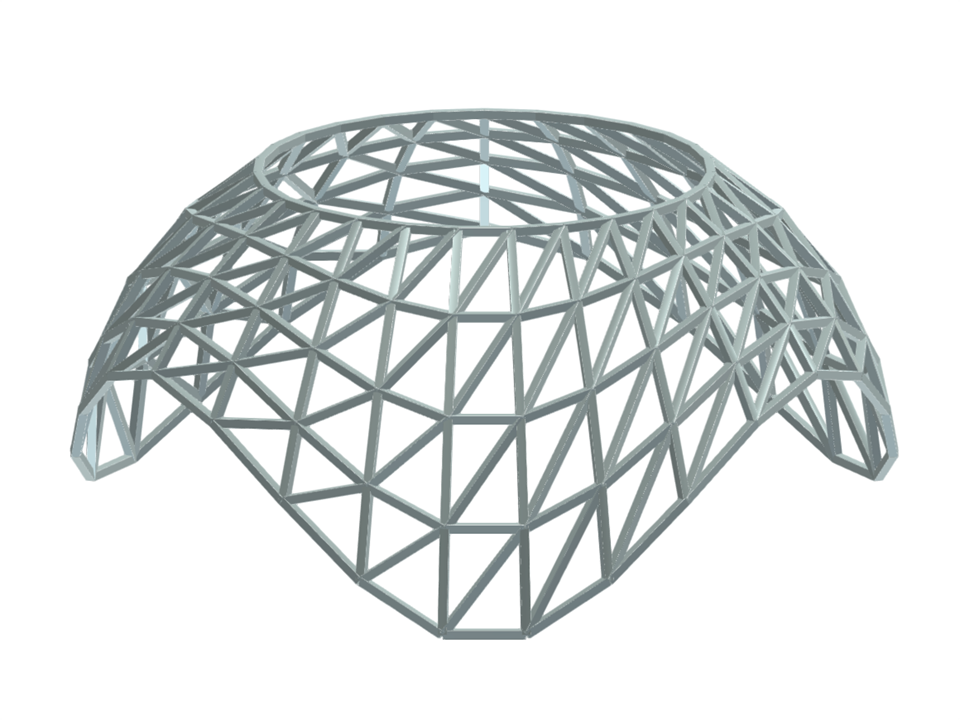

Modèle de structure en aluminium. La structure se compose d'un treillis en forme de grille composée d'éléments triangulaires, créant un maillage qui forme la surface du dôme. La armature en aluminium se caractérise par sa finition métallique lisse, qui souligne les propriétés légères et résistantes du matériau.
Gridshell rond en aluminium
| Nombre de nœuds | 135 |
| Nombre de lignes | 351 |
| Nombre de barres | 351 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 4,059 t |
| Dimensions (métrique) | 13,050 x 5,839 x 13,183 m |
| Dimensions (impériales) | 42.81 x 19.16 x 43.25 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
