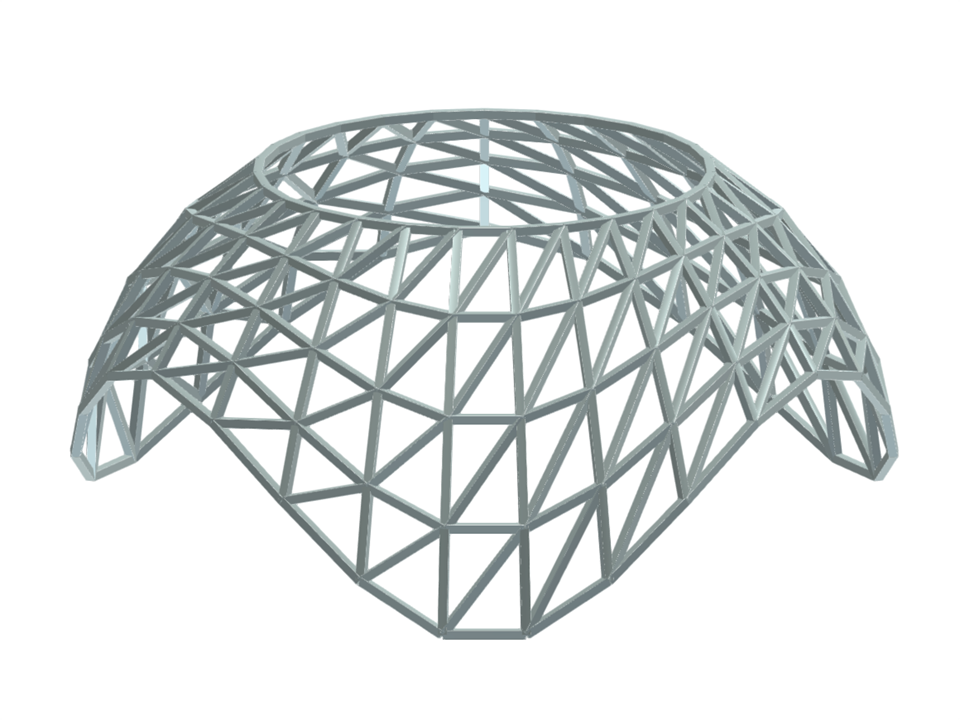

Modello strutturale in alluminio. La struttura è costituita da una struttura a griglia composta da elementi triangolari, che creano una rete che forma la superficie della cupola. La struttura in alluminio è caratterizzata dalla sua finitura metallica liscia, che mostra le proprietà leggere e resistenti del materiale.
Guscio a griglia tonda in alluminio
| Numero di nodi | 135 |
| Numero di linee | 351 |
| Numero di aste | 351 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,059 t |
| Dimensioni (metriche) | 13.050 x 5.839 x 13.183 m |
| Dimensioni (imperiali) | 42.81 x 19.16 x 43.25 feet |
