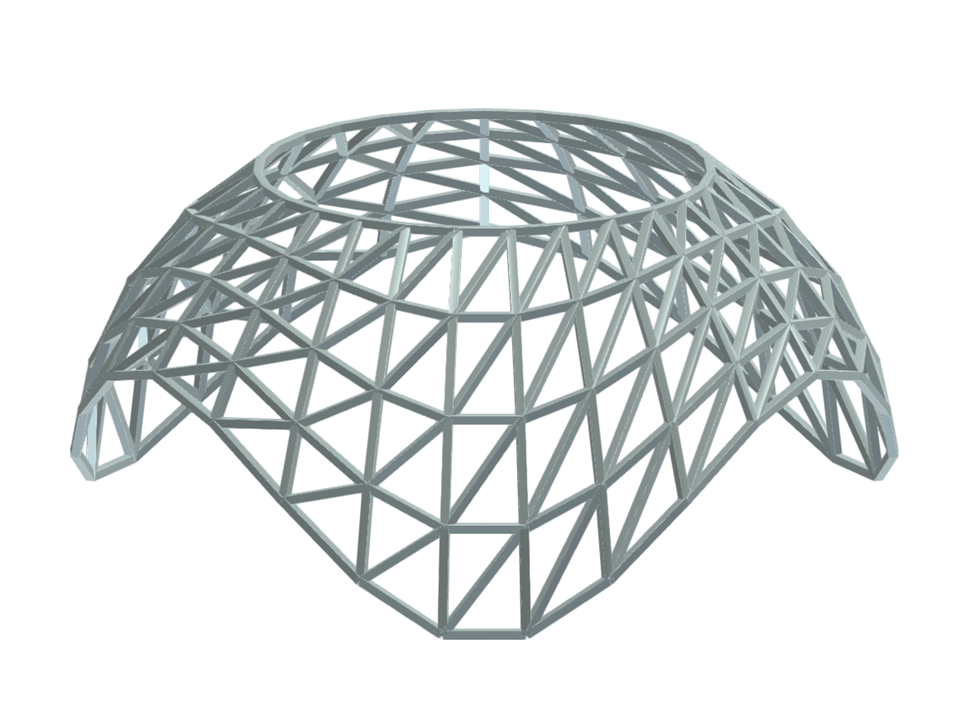

Model konstrukce z hliníku. Konstrukce se skládá z mřížové konstrukce složené z trojúhelníkových prvků, které tvoří síť, která tvoří povrch kupole. Hliníková konstrukce se vyznačuje hladkým kovovým povrchem, který dokazuje nízkou hmotnost a pevnost materiálu.
Hliníkový kruhový rošt
| Počet uzlů | 135 |
| Počet linií | 351 |
| Počet prutů | 351 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,059 t |
| Rozměry (metrické) | 13,050 x 5,839 x 13,183 m |
| Rozměry (imperiální) | 42.81 x 19.16 x 43.25 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
