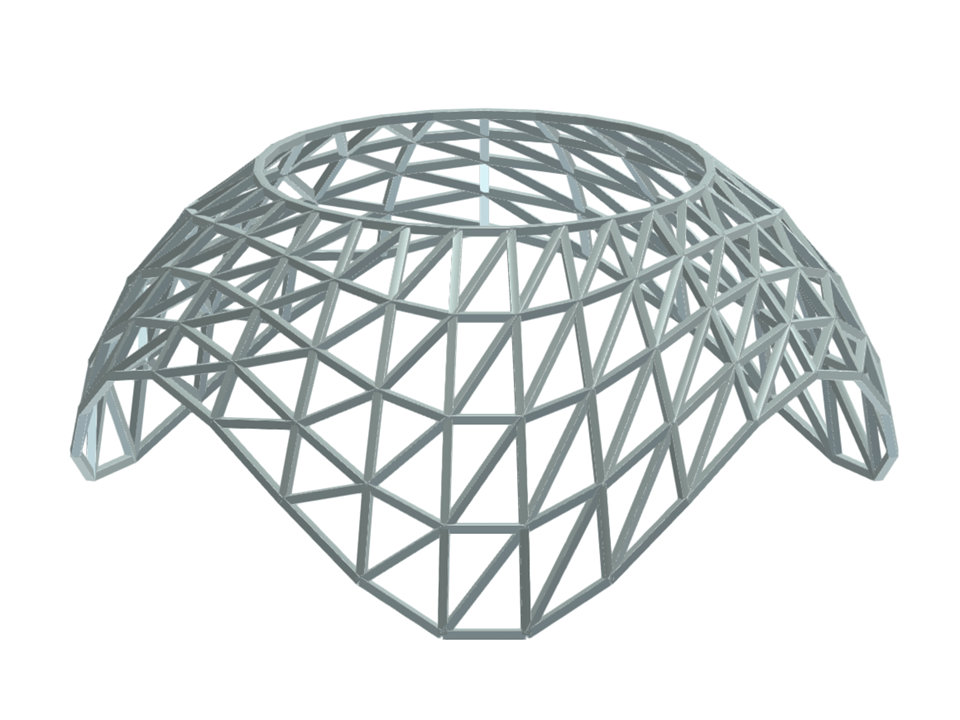

Modelo estructural realizado en aluminio. La estructura consiste en un entramado en forma de rejilla compuesto por elementos triangulares, creando una malla que forma la superficie de la cúpula. La estructura de aluminio se caracteriza por su acabado metálico liso, mostrando las propiedades ligeras y fuertes del material.
Estructura reticular redonda de aluminio
| Número de nudos | 135 |
| Número de líneas | 351 |
| Número de barras | 351 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 4.059 t |
| Dimensiones (métricas) | 13,050 x 5,839 x 13,183 m |
| Dimensiones (imperiales) | 42.81 x 19.16 x 43.25 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
