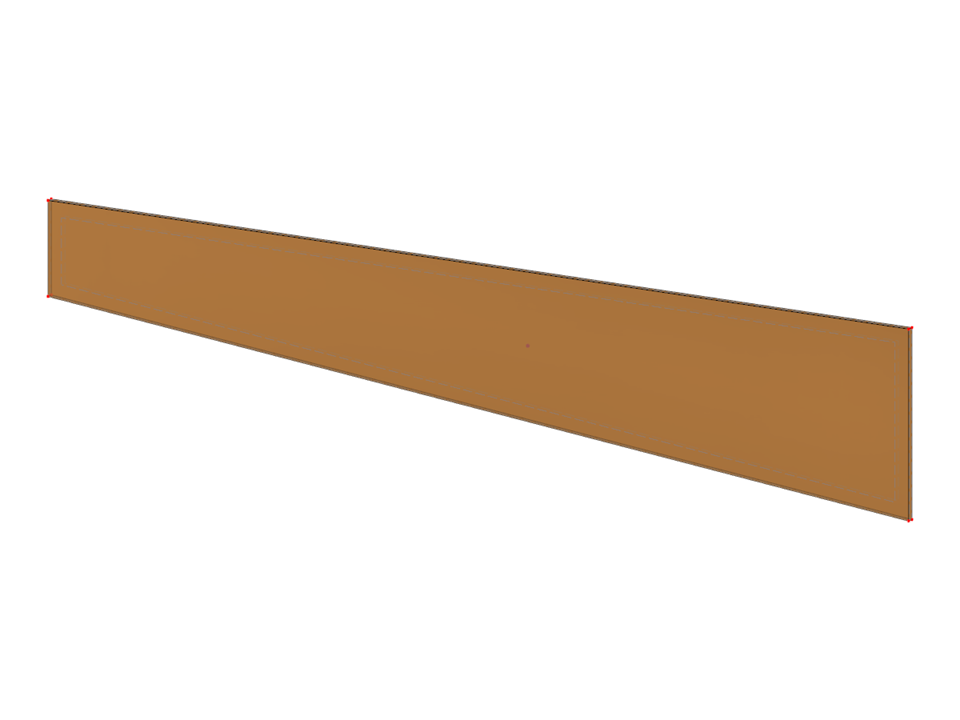

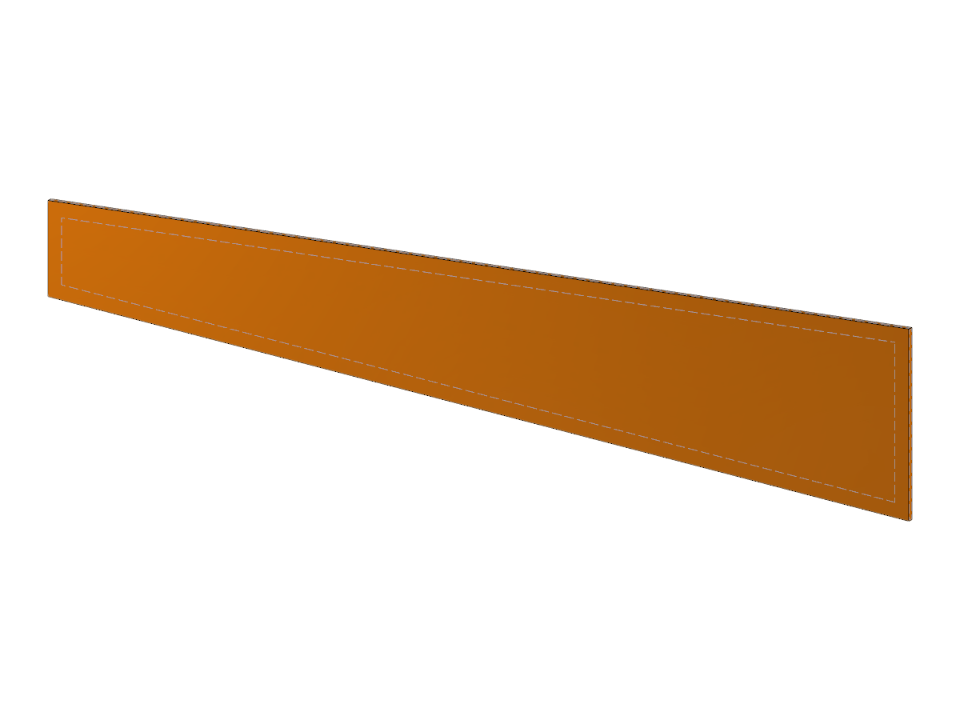

FBG002-a | Dźwigary o zmiennym przekroju
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 8 |
Liczba linii | 12 |
Liczba prętów | 0 |
Liczba powierzchni | 6 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,169 t |
Wymiary (metryczne) | 7,500 x 1,500 x 0,050 m |
Wymiary (imperialne) | 24.61 x 4.92 x 0.16 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
W generatorze obciążeń "Importować reakcję podporową" oprócz połączeń typu "Ręcznie" dostępny jest typ połączenia obiektu "Wolne obciążenia". Dzięki tej opcji nie trzeba ręcznie przydzielać reakcji podporowych do określonych węzłów i linii. Siły podporowe połączonego modelu są w tym wariancie przyłożone jako wolne obciążenia.
Za pomocą geometrii typu "Spline z minimalną krzywizną" można generować zakrzywione powierzchnie na podstawie węzłów kontrolnych w środku powierzchni.
Można to wykorzystać na przykład do modelowania powierzchni terenu.
Na wykresach wyników w punkcie powierzchni można po prostu wybrać węzły siatki w oknie graficznym, aby wyświetlić w tym punkcie szczegółowe wyniki.
