Zdefiniowane przez użytkownika widoczności ułatwiają obsługę programu. Utworzone grupy modeli można szybko ukryć lub wyświetlić. Może to ułatwić, między innymi, analizę wyników w większych konstrukcjach 3D, a także tworzenie protokołu. Podczas zmiany geometrii może być konieczne zaktualizowanie istniejących widoczności.
Model ten został wykorzystany do wyjaśnienia, w jaki sposób można rozszerzyć istniejące widoczności.
Model wykorzystany w

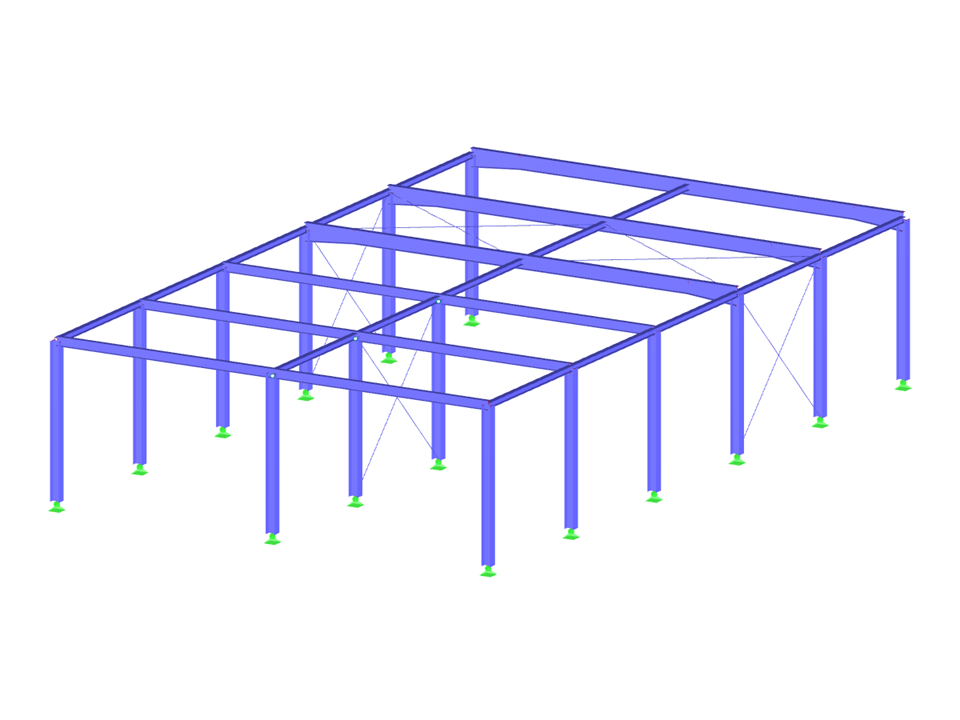

Hala 3D
| Liczba węzłów | 41 |
| Liczba linii | 60 |
| Liczba prętów | 60 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 32 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 18,258 t |
| Wymiary (metryczne) | 15,313 x 25,313 x 5,156 m |
| Wymiary (imperialne) | 50.24 x 83.05 x 16.92 feet |
| Wersja programu | 5.25.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
