As visibilidades definidas pelo utilizador facilitam o manuseamento do programa. Uma vez criados, todos os grupos de modelos podem ser rapidamente ocultados ou exibidos. Isto pode facilitar, entre outras coisas, a análise de resultados em estruturas 3D maiores e também a criação do protocolo. Ao alterar a geometria, as visibilidades existentes podem ter de ser atualizadas.
Este modelo foi utilizado para explicar como as visibilidades existentes podem ser aumentadas.

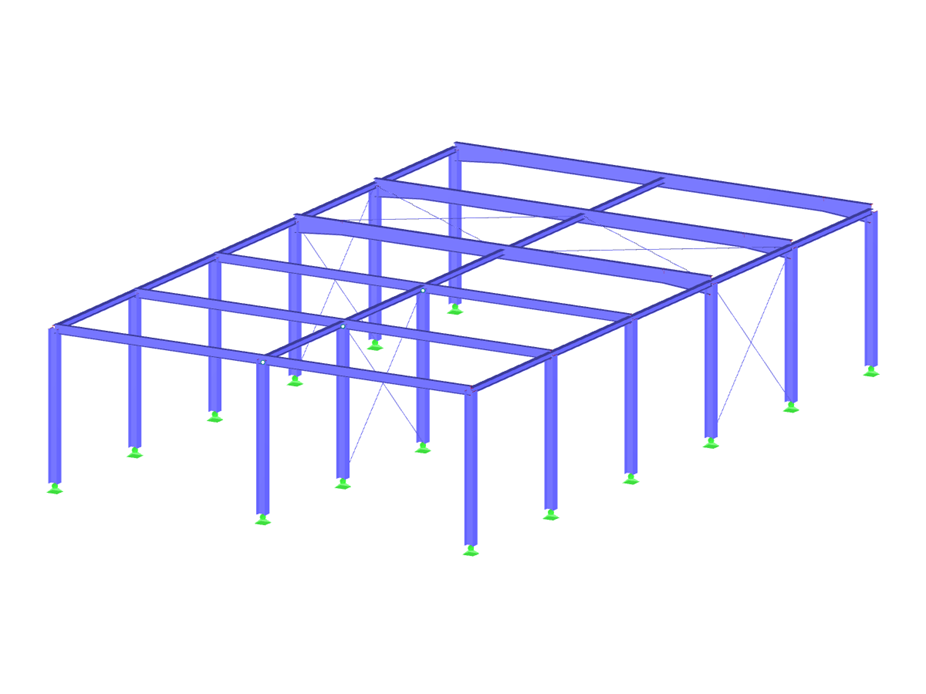

Pavilhão 3D
Número de nós | 41 |
Número de linhas | 60 |
Número de barras | 60 |
Número de casos de carga | 8 |
Número de combinações de cargas | 32 |
Número de combinações de resultados | 2 |
Peso total | 18,258 t |
Dimensões (métricas) | 15,313 x 25,313 x 5,156 m |
Dimensões (imperial) | 50.24 x 83.05 x 16.92 feet |
Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
