Uživatelsky definované viditelnosti usnadňují práci s programem. Po jejich vytvoření lze libovolnou skupinu modelů rychle skrýt nebo zobrazit. To usnadňuje analýzu výsledků u větších 3D konstrukcí, ale také vytváření protokolu. Při změně geometrie se případně musí stávající viditelnosti aktualizovat.
Na temto modelu bylo vysvětleno, jak lze rozšířit stávající viditelnost.

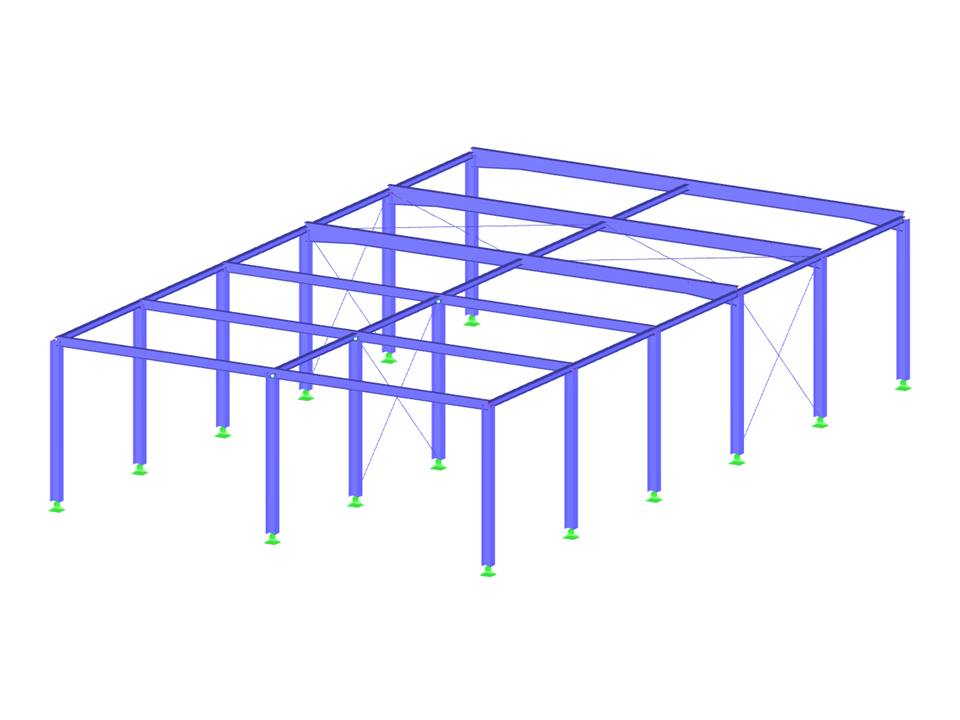

3D hala
| Počet uzlů | 41 |
| Počet linií | 60 |
| Počet prutů | 60 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 32 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 18,258 t |
| Rozměry (metrické) | 15,313 x 25,313 x 5,156 m |
| Rozměry (imperiální) | 50.24 x 83.05 x 16.92 feet |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
