Les visibilités définies par l'utilisateur facilitent la gestion du programme. Une fois générés, vous avez la possibilité d'afficher ou de masquer rapidement tous les groupes de modèles. Cela peut faciliter, entre autres, l'analyse des résultats dans des structures 3D plus grandes et la création du protocole. Lorsque vous modifiez la géométrie, les visibilités existantes sont susceptibles de devoir être mises à jour.
Ce modèle a été utilisé pour expliquer comment les visibilités existantes peuvent être étendues.

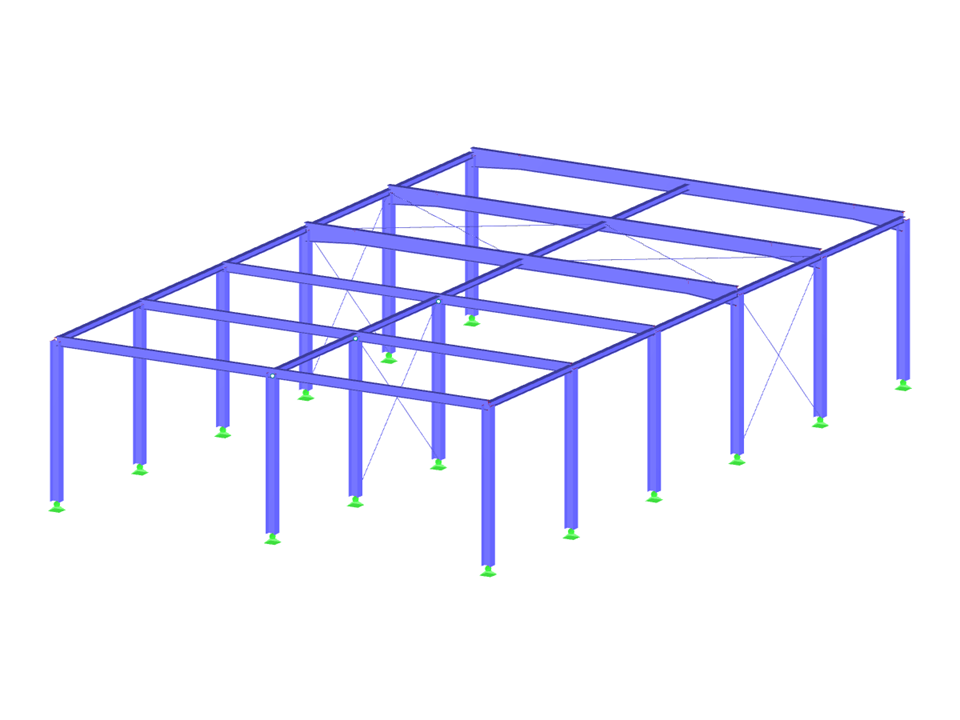

Halle 3D
Nombre de nœuds | 41 |
Nombre de lignes | 60 |
Nombre de barres | 60 |
Nombre de cas de charge | 8 |
Nombre de combinaisons de charges | 32 |
Nombre de combinaisons de résultats | 2 |
Poids total | 18,258 t |
Dimensions (métrique) | 15,313 x 25,313 x 5,156 m |
Dimensions (impériales) | 50.24 x 83.05 x 16.92 feet |
Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
