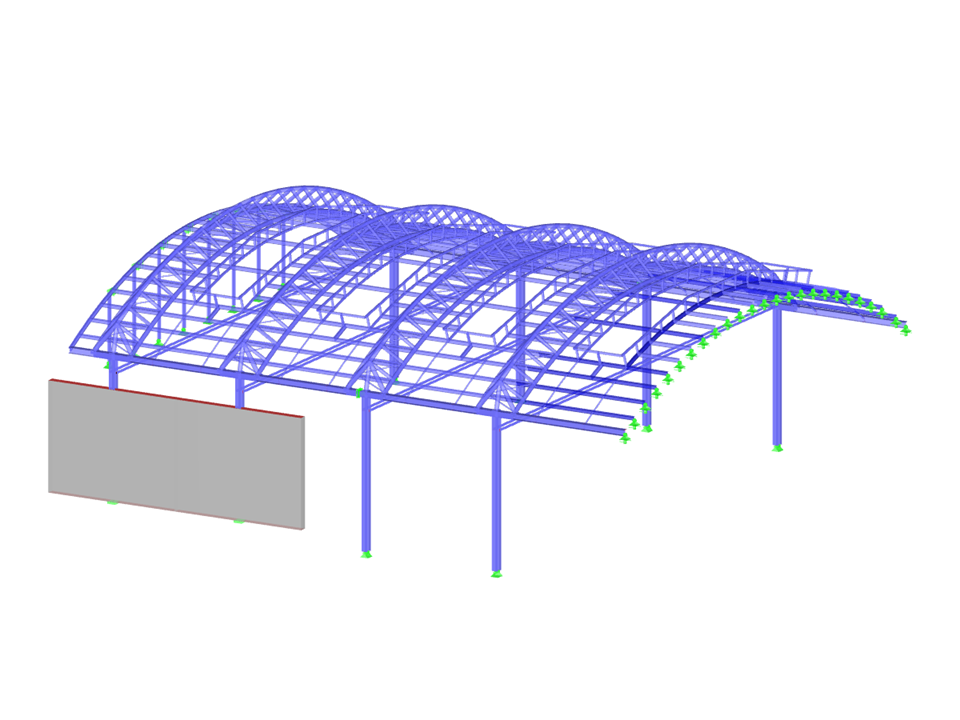

Halle avec toit en acier
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 1242 |
Nombre de lignes | 1943 |
Nombre de barres | 1943 |
Nombre de cas de charge | 1 |
Poids total | 74,063 t |
Dimensions (métrique) | 21,472 x 24,788 x 9,987 m |
Dimensions (impériales) | 70.45 x 81.33 x 32.77 feet |
Version du logiciel | 5.24.01 |
