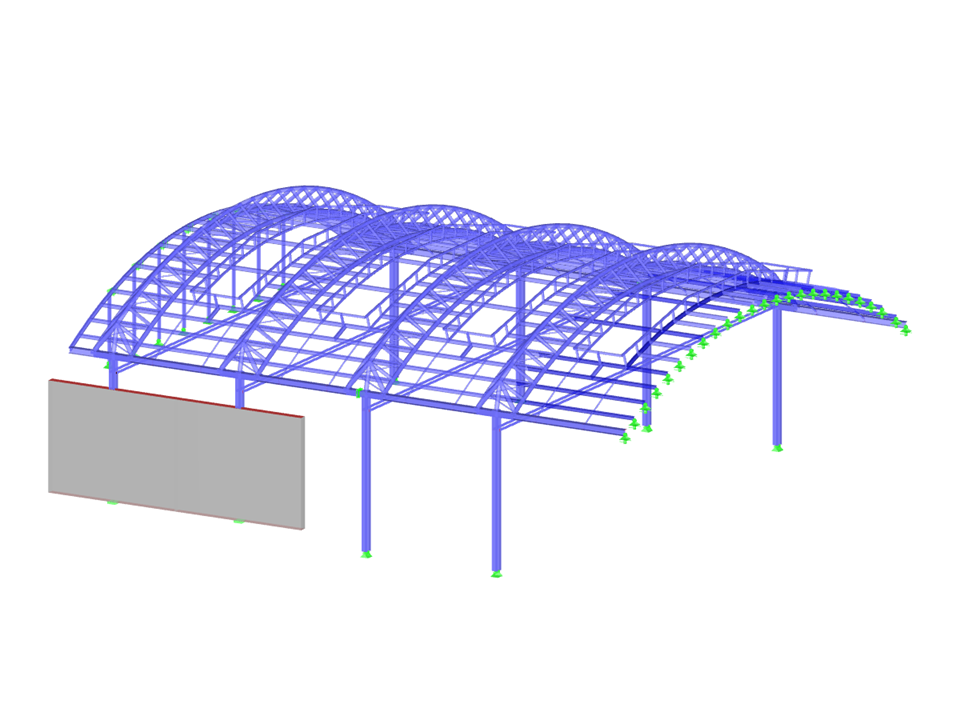

Hala má půdorysný tvar pravidelného obdélníku o rozměrech přibližně 22x57 metrů, výšku 10 metrů a poloměru střechy 20 metrů.
Hala s ocelovou obloukovou střechou
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 1242 |
Počet linií | 1943 |
Počet prutů | 1943 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 74,063 t |
Rozměry (metrické) | 21,472 x 24,788 x 9,987 m |
Rozměry (imperiální) | 70.45 x 81.33 x 32.77 feet |
Verze programu | 5.24.01 |
