который имеет почти прямоугольную планировку с размерами 22 х 57 м. Его высота затем достигает 10 м, а радиус кровли составляет 20 м.

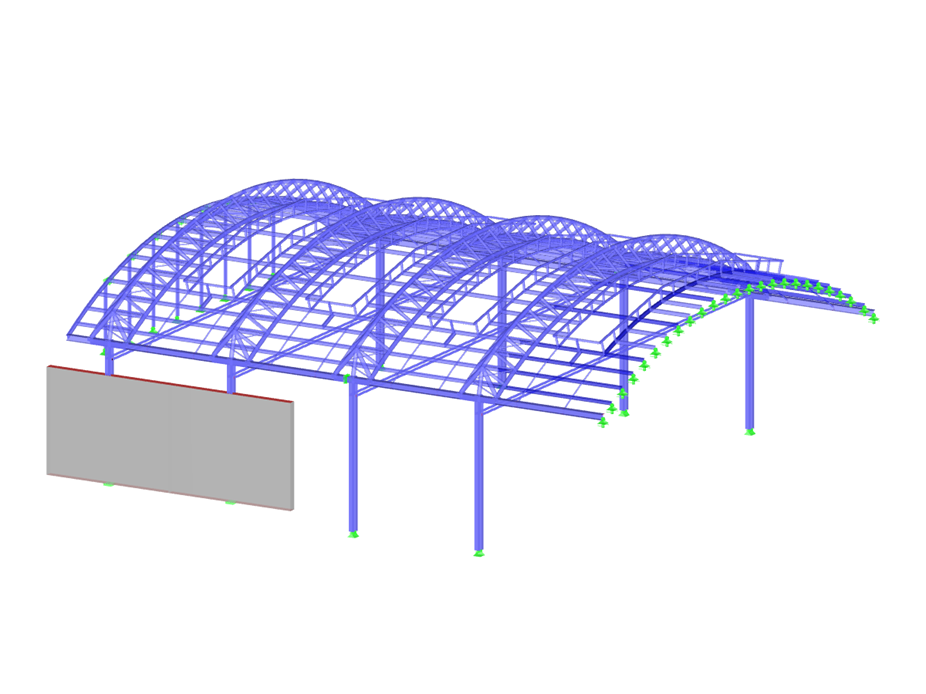

Зал со стальной арочной крышей
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1242 |
Количество линий | 1943 |
Количество стержней | 1943 |
Количество загружений | 1 |
Общий вес | 74,063 t |
Размеры (метрические) | 21,472 x 24,788 x 9,987 m |
Размеры (имперские) | 70.45 x 81.33 x 32.77 feet |
Версия программы | 5.24.01 |
