Las visibilidades definidas por el usuario facilitan el manejo del programa. Una vez creado, cualquier grupo de modelos se puede ocultar o mostrar rápidamente. Esto puede facilitar, entre otras cosas, el análisis de resultados en estructuras 3D más grandes y también la creación del protocolo. Al cambiar la geometría, es posible que deban actualizarse las visibilidades existentes.
Este modelo se utilizó para explicar cómo se pueden ampliar las visibilidades existentes.
Modelo utilizado en

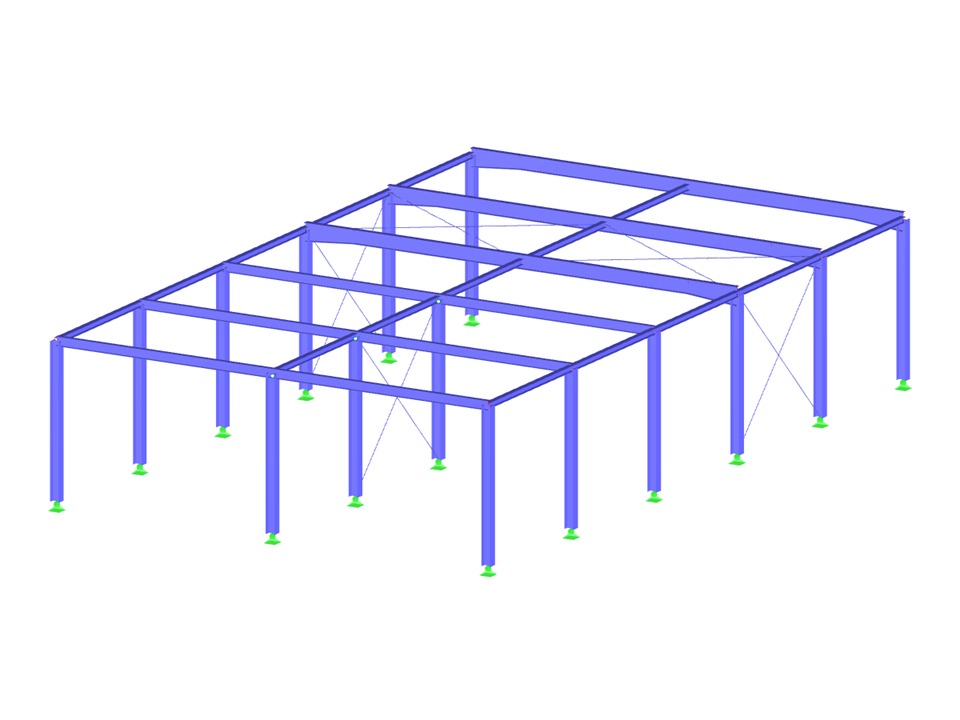

Nave 3D
| Número de nudos | 41 |
| Número de líneas | 60 |
| Número de barras | 60 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 32 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 18.258 t |
| Dimensiones (métricas) | 15,313 x 25,313 x 5,156 m |
| Dimensiones (imperiales) | 50.24 x 83.05 x 16.92 feet |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
