El generador de carga en RFEM y RSTAB proporciona una herramienta potente para determinar las cargas de viento. Este modelo se utilizó para mostrar cómo la dirección del viento, en la cual el viento golpea la estructura, se puede definir directamente a través de la ventana de entrada.
Modelo utilizado en

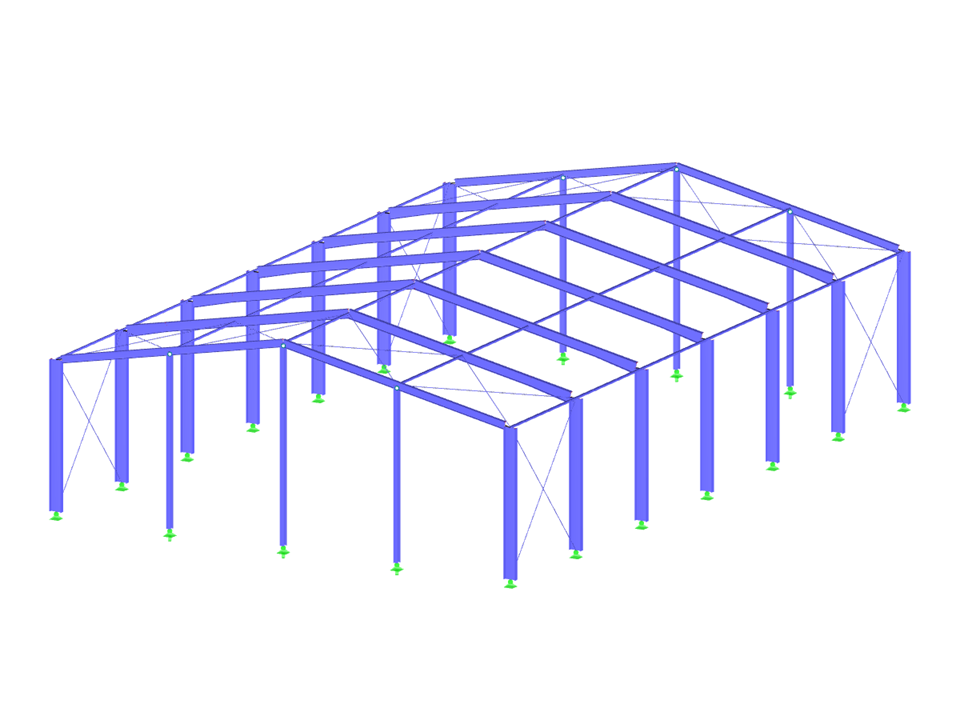

Nave de acero
Número de nudos | 65 |
Número de líneas | 112 |
Número de barras | 112 |
Peso completo | 19.421 t |
Dimensiones (métricas) | 20,024 x 30,024 x 8,012 m |
Dimensiones (imperiales) | 65.7 x 98.5 x 26.29 feet |
Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
