Generator obciążeń w programach RFEM i RSTAB stanowi potężne narzędzie do określania obciążeń wiatrem. Model ten został użyty do pokazania, w jaki sposób kierunek wiatru uderza w konstrukcję, który można zdefiniować bezpośrednio w oknie wprowadzania.
Model wykorzystany w

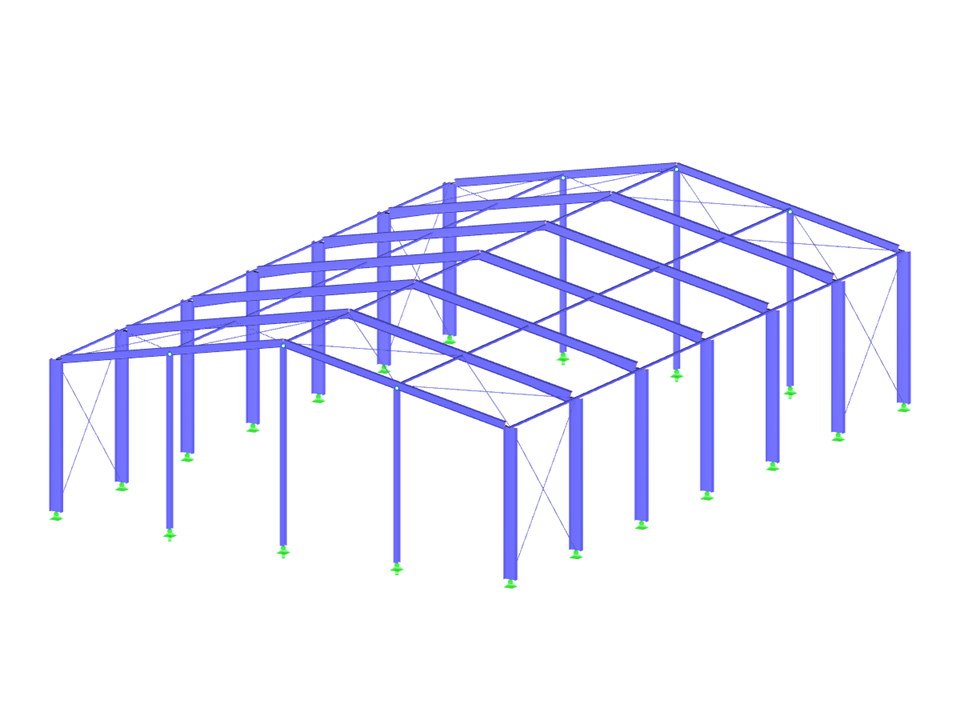

Hala stalowa
Liczba węzłów | 65 |
Liczba linii | 112 |
Liczba prętów | 112 |
Ciężar całkowity | 19,421 t |
Wymiary (metryczne) | 20,024 x 30,024 x 8,012 m |
Wymiary (imperialne) | 65.7 x 98.5 x 26.29 feet |
Wersja programu | 5.25.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
