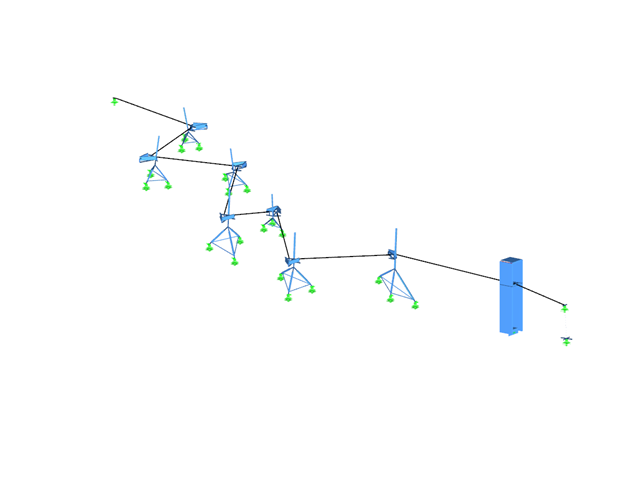

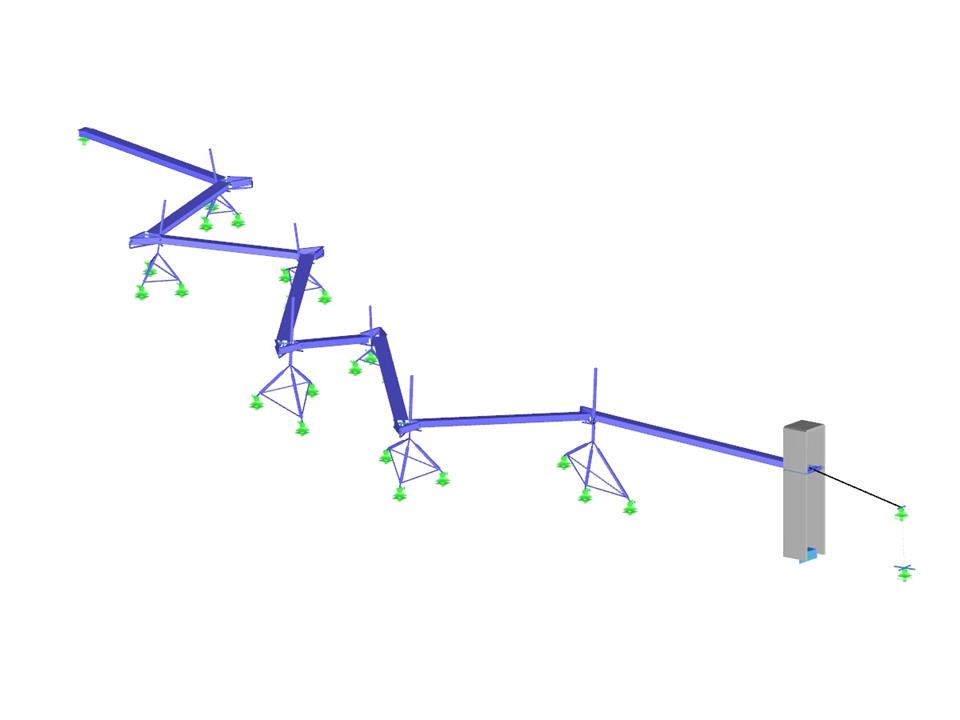

Baesweiler, małe niemieckie miasto w pobliżu Aachen, zdecydowało się zrewitalizować składowisko, które było używane w dawnym przemyśle wydobywczym i zostało opuszczone w 1975 roku. Projekt ten miał być punktem wyjścia dla rozwoju centrum technologicznego. Wynikiem było niezwykłe wyzwanie konstrukcyjne. Projekt został nagrodzony w Niemczech za swoje rozwiązania w dziedzinie architektury krajobrazu 2009.
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Niemcy
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Niemcy
Podmodele

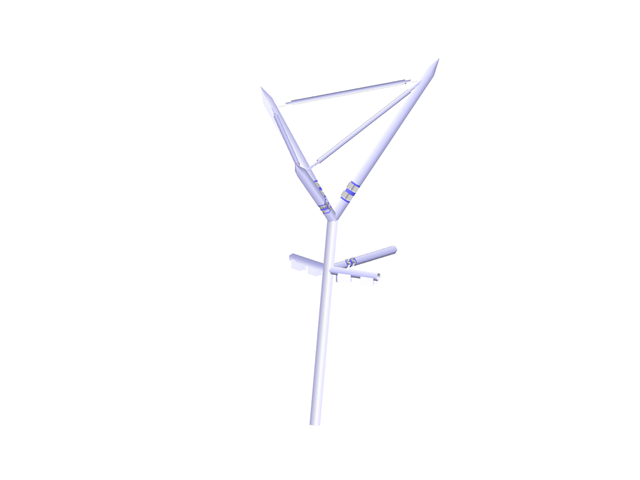

Stalowa konstrukcja nośna
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 292 |
Liczba prętów | 347 |
Ilość przypadków obciążenia | 35 |
Liczba kombinacji wyników | 6 |
Ciężar całkowity | 159,608 t |
Wymiary (metryczne) | 91,681 x 53,516 x 41,110 m |
Wymiary (imperialne) | 300.79 x 175.58 x 134.88 feet |
Wersja programu | 7.04.22 |
