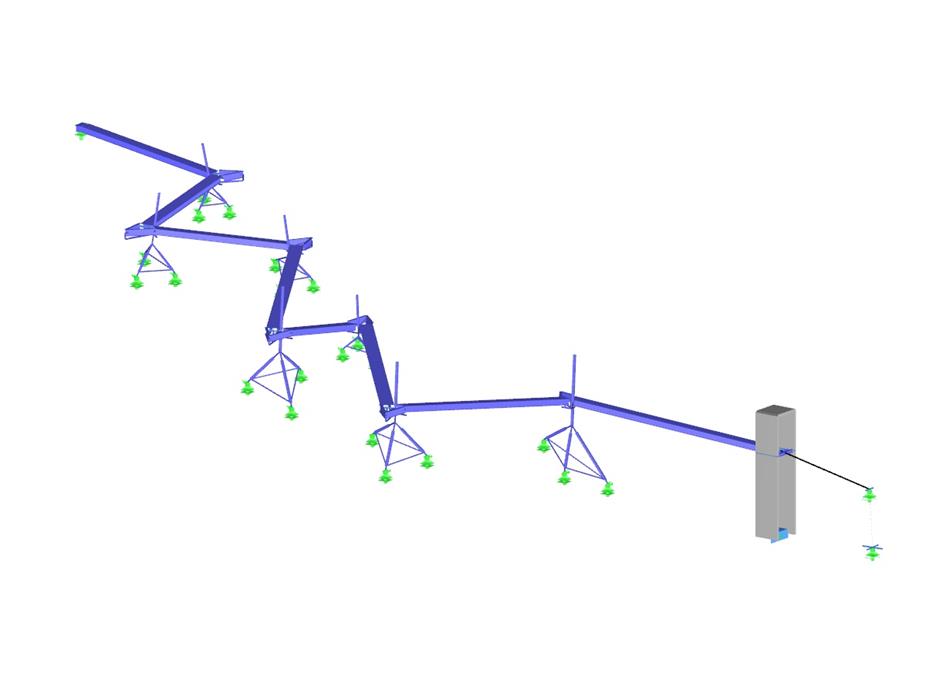

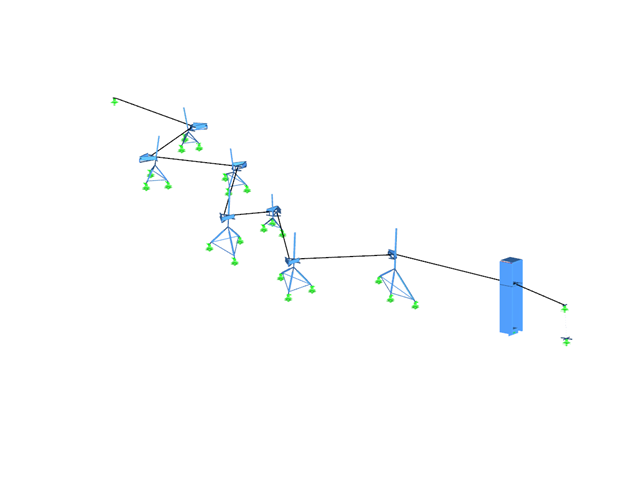

A câmara de Baesweiler, uma pequena cidade situada perto de Aachen, na Alemanha, decidiu devolver aos cidadãos um aterro de mina, que em tempos foi utilizado para mineração, mas abandonado em 1975. Ao mesmo tempo, este projeto foi realizado para marcar o início do desenvolvimento de um parque tecnológico. O resultado foi um desafio extraordinário de construção. O projeto foi galardoado com o prémio alemão de arquitetura paisagista de 2009.
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Alemanha
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Alemanha
Submodelos
Estrutura de apoio em aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 292 |
Número de barras | 347 |
Número de casos de carga | 35 |
Número de combinações de resultados | 6 |
Peso total | 159,608 t |
Dimensões (métricas) | 91,681 x 53,516 x 41,110 m |
Dimensões (imperial) | 300.79 x 175.58 x 134.88 feet |
Versão do programa | 7.04.22 |
