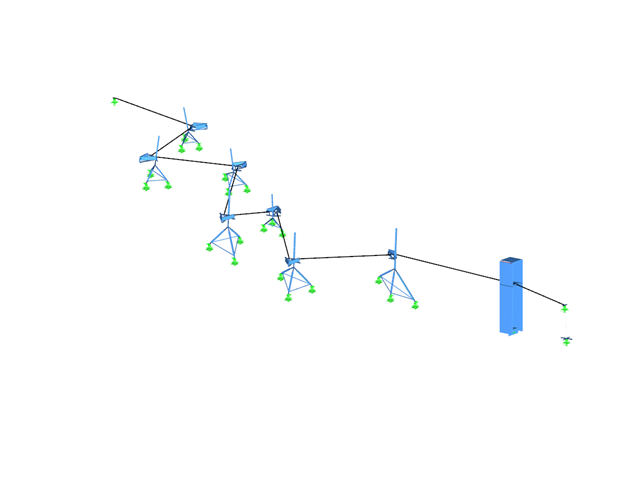

Baesweiler, una piccola città tedesca nei pressi di Aachen, ha deciso di restituire ai propri cittadini un deposito utilizzato nell'industria mineraria e abbandonato nel 1975, il progetto è stato il punto iniziale per lo sviluppo di un sito tecnologico e il risultato di una straordinaria prova costruttiva./p Il risultato è stata una straordinaria prova costruttiva.. Il progetto ha ricevuto il premio per l'architettura del paesaggio 2009, in Germania.
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Germania
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Germania
Sottomodelli

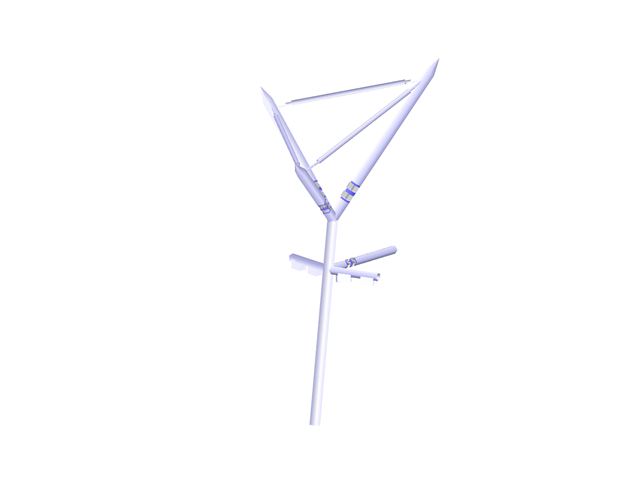

Struttura portante in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 292 |
| Numero di aste | 347 |
| Numero di casi di carico | 35 |
| Nr. di combinazioni di risultati | 6 |
| Peso totale | 159,608 t |
| Dimensioni (metriche) | 91.681 x 53.516 x 41.110 m |
| Dimensioni (imperiali) | 300.79 x 175.58 x 134.88 feet |
| Versione del programma | 7.04.22 |
