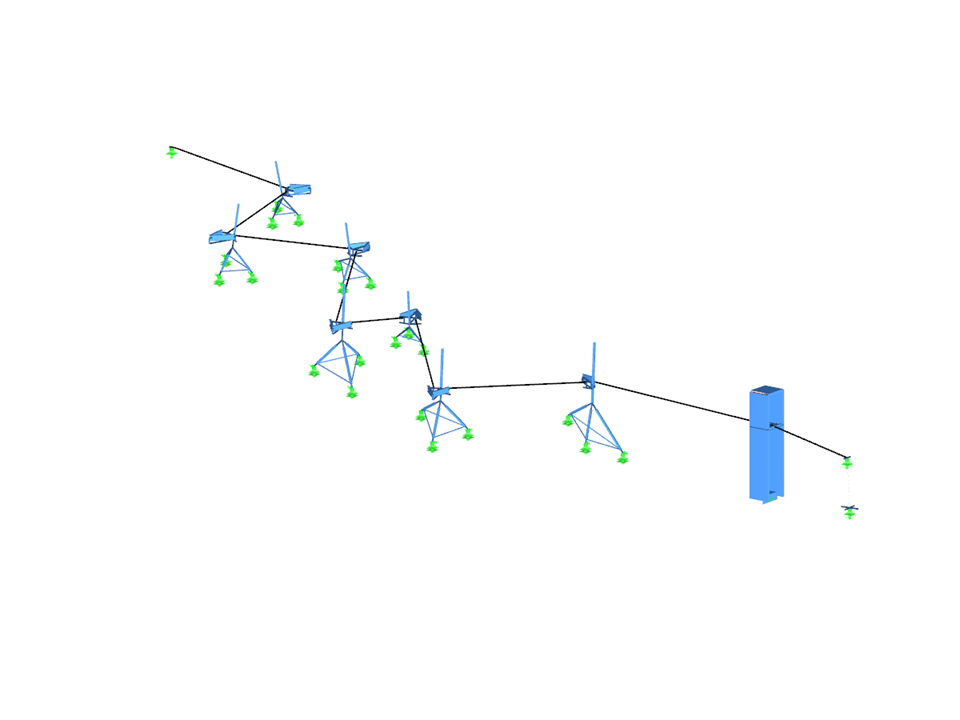

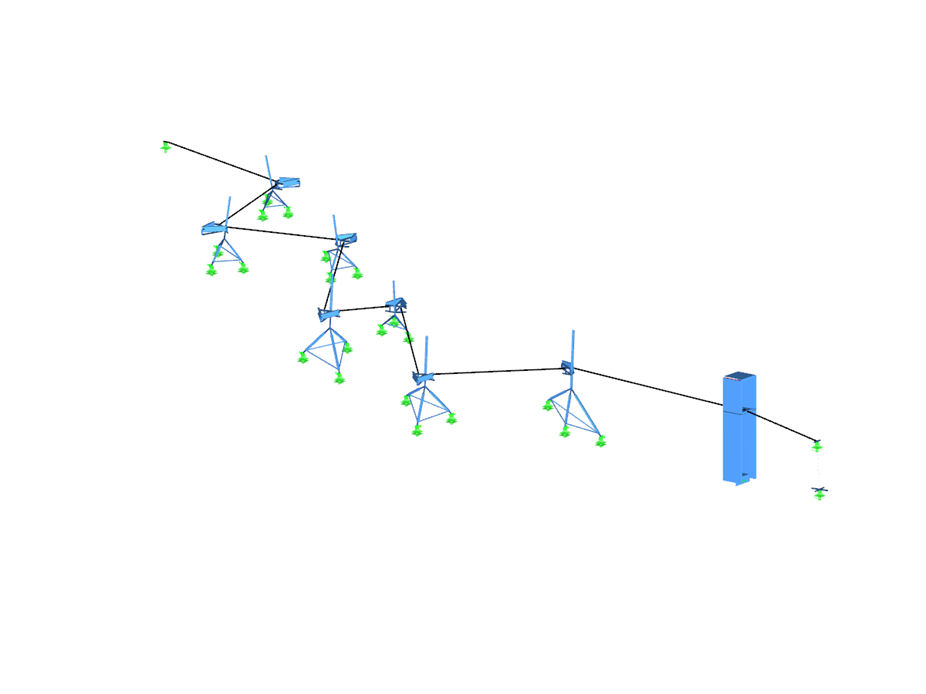

Baesweiler, una piccola città tedesca nei pressi di Aachen, ha deciso di restituire ai propri cittadini un deposito utilizzato nell'industria mineraria e abbandonato nel 1975, il progetto è stato il punto iniziale per lo sviluppo di un sito tecnologico e il risultato di una straordinaria prova costruttiva. Il risultato è stata una straordinaria prova costruttiva.. Il progetto ha ricevuto il premio per l'architettura del paesaggio 2009, in Germania.
IFS Consulting Engineers in Costruzione | Prof. Feyerabend - Schüller, Partnership comp.
Hürth, Germania
IFS Consulting Engineers in Costruzione | Prof. Feyerabend - Schüller, Partnership comp.
Hürth, Germania
Struttura portante in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 292 |
| Numero di linee | 347 |
