Baesweiler, una pequeña ciudad alemana situada cerca de Aquisgrán (Aachen), Alemania, decidió devolver a sus ciudadanos una escombrera que se utilizaba en la antigua industria minera, pero que había sido abandonada desde 1975. Además, este proyecto estaba destinado a ser el punto de partida para el desarrollo de un parque tecnológico. El resultado supuso un reto de construcción extraordinario. El proyecto fue galardonado con el Premio Alemán de Arquitectura Paisajística en 2009.
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Alemania
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend · Schüller Partnerschaftsgesellschaft
Hürth, Alemania

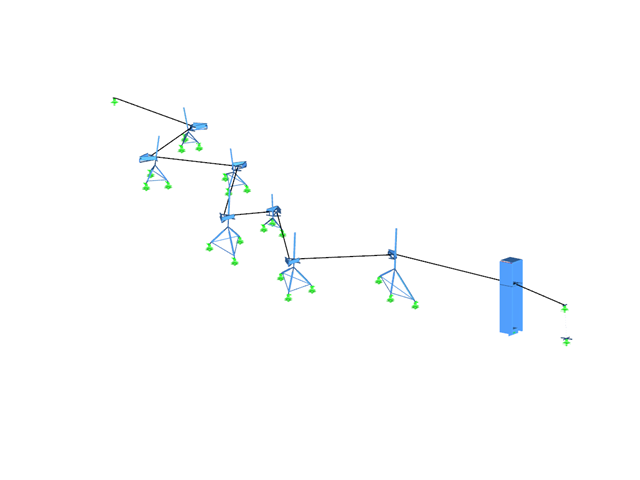

Submodelos

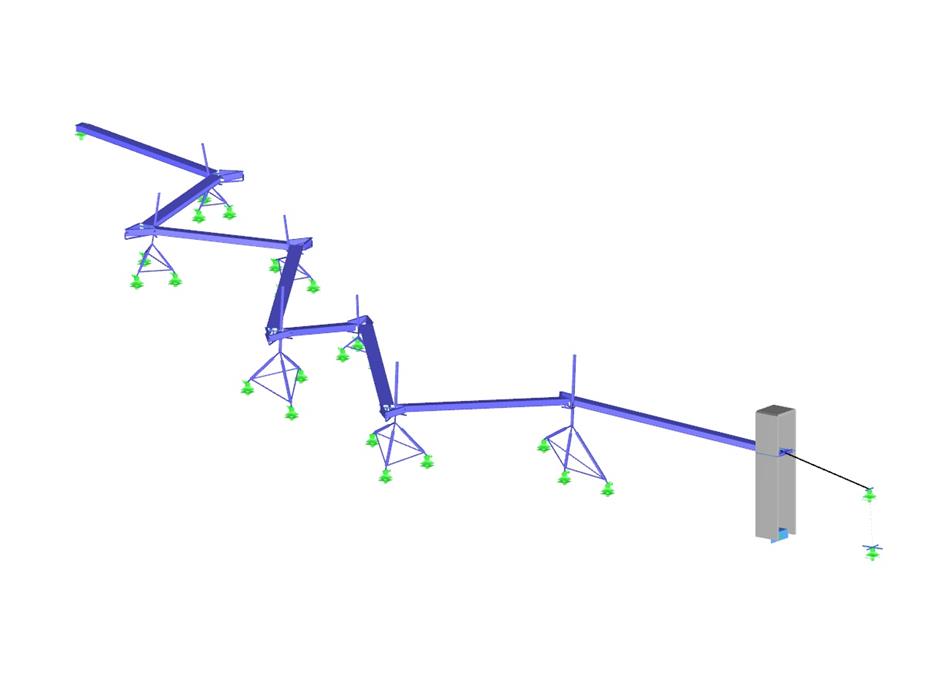

Estructura de soporte de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 292 |
| Número de barras | 347 |
| Número de casos de carga | 35 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 159.608 t |
| Dimensiones (métricas) | 91,681 x 53,516 x 41,110 m |
| Dimensiones (imperiales) | 300.79 x 175.58 x 134.88 feet |
| Versión del programa | 7.04.22 |
