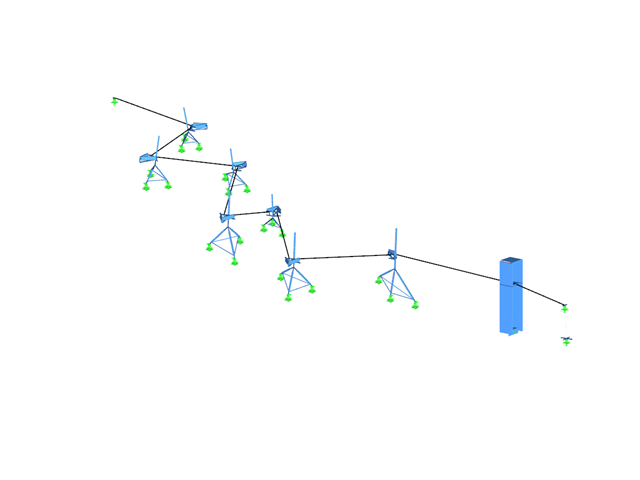

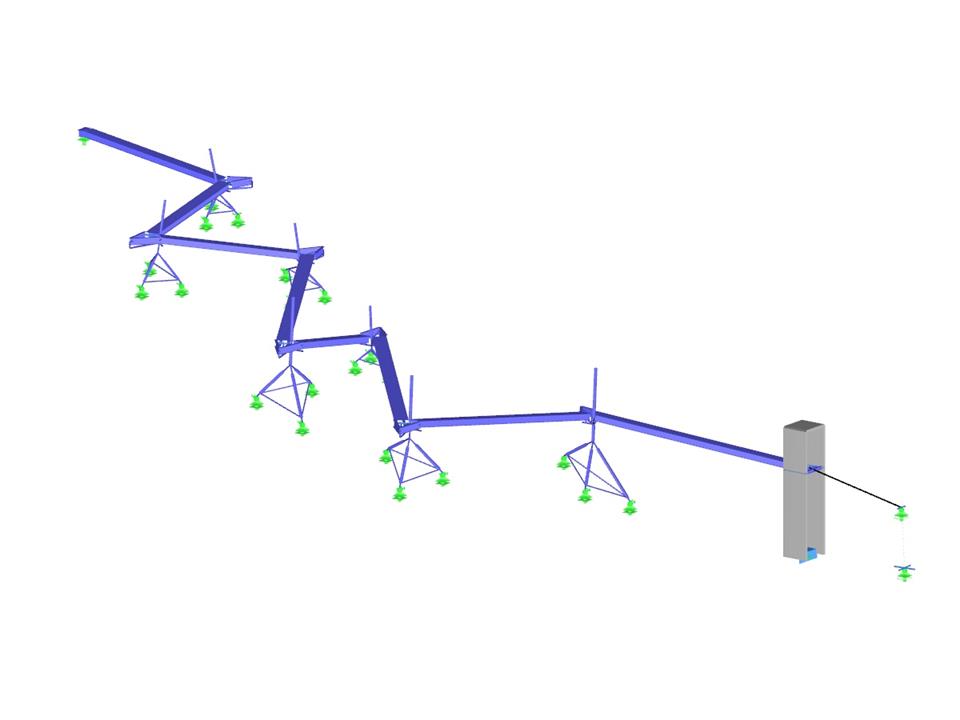

Правительство немецкого городка Бесвайлер, находящегося недалеко от Аахена, решило вернуть своим гражданам отвал, который возник в результате местной горнодобывающей промышленности и с 1975 года был заброшен. Данный проект должен был послужить исходной точкой для технологического развития всего города и его окрестностей. В результате, однако, возник весьма необычный проект, который был в 2009 году удостоен престижной немецкой премией по ландшафтной архитектуре.
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend - Schüller Partnerschaftsgesellschaft
Хюрт, Германия
IFS - Beratende Ingenieure für Bauwesen Prof. Feyerabend - Schüller Partnerschaftsgesellschaft
Хюрт, Германия

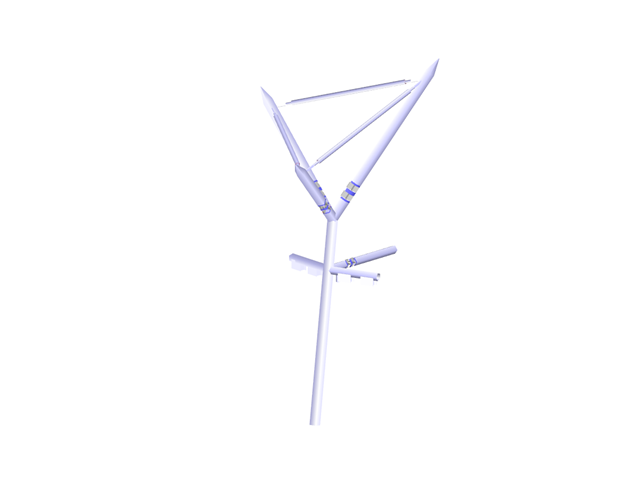

Стальная несущая конструкция
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 292 |
Количество стержней | 347 |
Количество загружений | 35 |
Количество расчетных сочетаний | 6 |
Общий вес | 159,608 t |
Размеры (метрические) | 91,681 x 53,516 x 41,110 m |
Размеры (имперские) | 300.79 x 175.58 x 134.88 feet |
Версия программы | 7.04.22 |
