Dzięki pierwszej kolejce górskiej w Niemczech od maja 2019 roku można przeżyć spektakularne przejażdżki kolejką górską. Od momentu otwarcia, kolejka górska o wysokości około 131 stóp i długości 547 m była jedną z głównych atrakcji parku rozrywki Plohn w Vogtland w Saksonii.
Podczas szybkiej jazdy z prędkością do 100 km/h, w tym z pętlą, spiralą i korkociągiem, można doświadczyć zarówno przyspieszenia 4,4 g, jak i uczucia nieważkości. Dodatkowo przechodzisz przez ciemny tunel, a później nad nim.
Wielki wóz oznacza, że jeździ tylko jeden pojazd, cztery osoby siedzące w dwóch rzędach. Zewnętrzne siedzenia są dość daleko od torów, więc można powiedzieć, że unosisz się obok pojazdu.
Klient
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Projekt i producent podstawek
MACK Rides GmbH & Co. KG
www.mack-rides.com
Inżynieria konstrukcyjna, planowanie warsztatowe, inżynieria geotechniczna
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

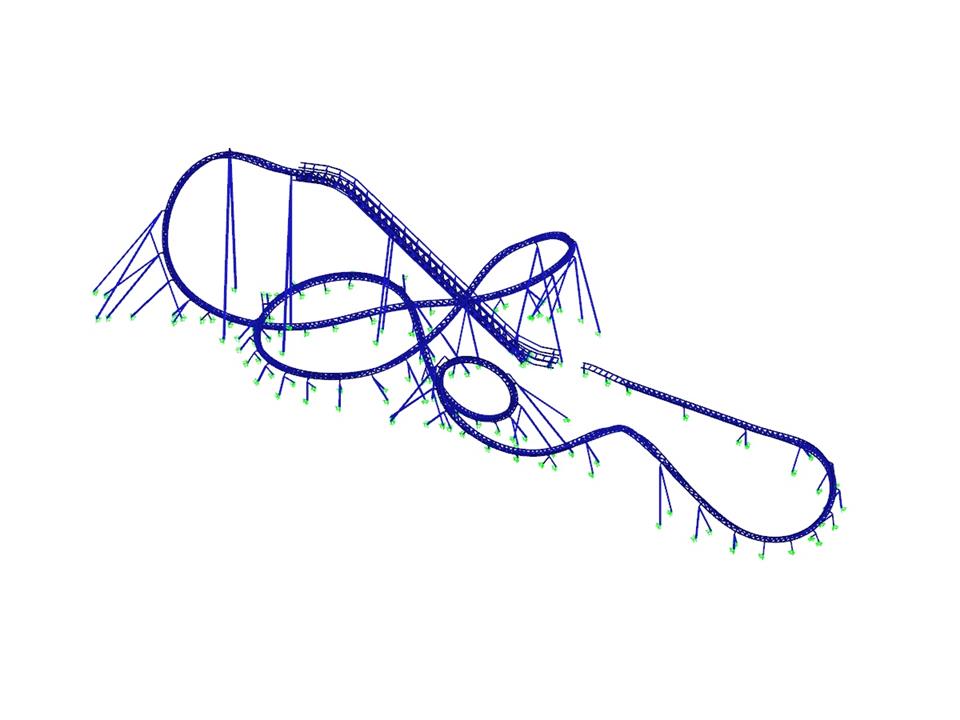

Model 3D (© Weiß Beratende Ingenieure)
Podczas szybkiej jazdy z prędkością do 100 km/h, w tym z pętlą, spiralą i korkociągiem, można doświadczyć zarówno przyspieszenia 4,4 g, jak i uczucia nieważkości. Dodatkowo przechodzisz przez ciemny tunel, a później nad nim.
Wielki wóz oznacza, że jeździ tylko jeden pojazd, cztery osoby siedzące w dwóch rzędach. Zewnętrzne siedzenia są dość daleko od torów, więc można powiedzieć, że unosisz się obok pojazdu.
Klient
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Projekt i producent podstawek
MACK Rides GmbH & Co. KG
www.mack-rides.com
Inżynieria konstrukcyjna, planowanie warsztatowe, inżynieria geotechniczna
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de
Model 3D (© Weiß Beratende Ingenieure)
Konstrukcja stalowej kolejki górskiej
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 6858 |
Liczba prętów | 10928 |
Ciężar całkowity | 233,040 t |
Wymiary (metryczne) | 109,893 x 86,047 x 38,996 m |
Wymiary (imperialne) | 360.54 x 282.31 x 127.94 feet |
Wersja programu | 8.17.01 |
