Con le prime montagne russe della Germania, puoi vivere spettacolari giri sulle montagne russe da maggio 2019. Da quando è stato aperto, le montagne russe alte circa 40 m e lunghe 547 m sono state una delle principali attrazioni del parco a tema Plohn nel Vogtland, in Sassonia.
Durante la corsa ad alta velocità con velocità fino a 100 km/h inclusi looping, elica e cavatappi, è possibile sperimentare sia accelerazioni di 4,4 ge la sensazione di assenza di gravità. Inoltre, attraversi un tunnel buio e più tardi lo attraversi.
Grande carrozza significa che solo un veicolo guida, quattro persone siedono ciascuna in due file. I sedili esterni sono piuttosto lontani dai binari, quindi stai galleggiando vicino al veicolo, per così dire.
Committente
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Progettazione e produzione di montagne russe
MACK Rides GmbH & Co. KG
www.mack-rides.com
Ingegneria strutturale, progettazione di officine, ingegneria geotecnica
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

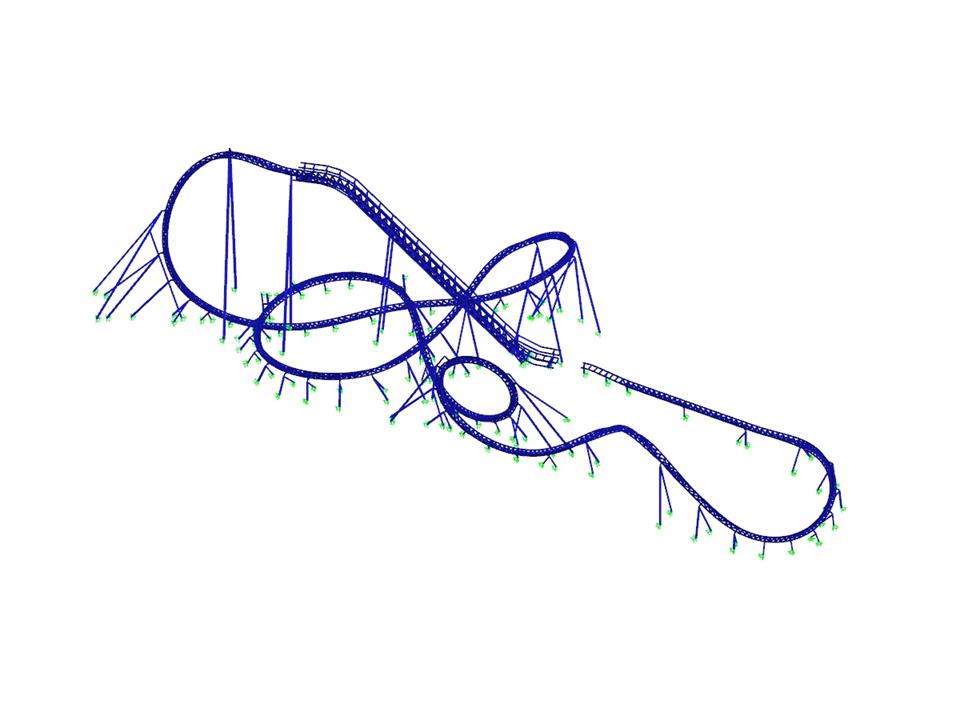

Modello 3D (© Weiß Beratende Ingenieure)
Durante la corsa ad alta velocità con velocità fino a 100 km/h inclusi looping, elica e cavatappi, è possibile sperimentare sia accelerazioni di 4,4 ge la sensazione di assenza di gravità. Inoltre, attraversi un tunnel buio e più tardi lo attraversi.
Grande carrozza significa che solo un veicolo guida, quattro persone siedono ciascuna in due file. I sedili esterni sono piuttosto lontani dai binari, quindi stai galleggiando vicino al veicolo, per così dire.
Committente
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Progettazione e produzione di montagne russe
MACK Rides GmbH & Co. KG
www.mack-rides.com
Ingegneria strutturale, progettazione di officine, ingegneria geotecnica
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de
Modello 3D (© Weiß Beratende Ingenieure)
Struttura in acciaio delle montagne russe
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 6858 |
Numero di aste | 10928 |
Peso totale | 233,040 t |
Dimensioni (metriche) | 109.893 x 86.047 x 38.996 m |
Dimensioni (imperiali) | 360.54 x 282.31 x 127.94 feet |
Versione del programma | 8.17.01 |
