Con la primera montaña rusa de tipo "Big Dipper" en Alemania, puede disfrutar de un viaje en la espectacular atracción desde mayo de 2019. Desde su apertura, la montaña rusa de aproximadamente 40 m de altura y 500 m de longitud ha sido una de las principales atracciones del parque temático en Vogtland, Sajonia.
Durante el viaje de alta velocidad con velocidades de hasta 100 km/h, incluidos bucles, hélices y tirabuzones, puede experimentar aceleraciones de 4,4 g, así como la sensación de ingravidez. Además, se atraviesa un túnel oscuro y luego se vuelve a pasar por el mismo.
"Big Dipper" significa que solo se conduce un vehículo, cuatro personas se sientan en dos filas. Los asientos exteriores están bastante lejos de las vías, por lo que está flotando al lado del vehículo, por así decirlo.
Inversor
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Diseño y fabricación de posavasos
MACK Rides GmbH & Co.KG
www.mack-rides.com
Ingeniería estructural, Planificación de talleres, Ingeniería geotécnica
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

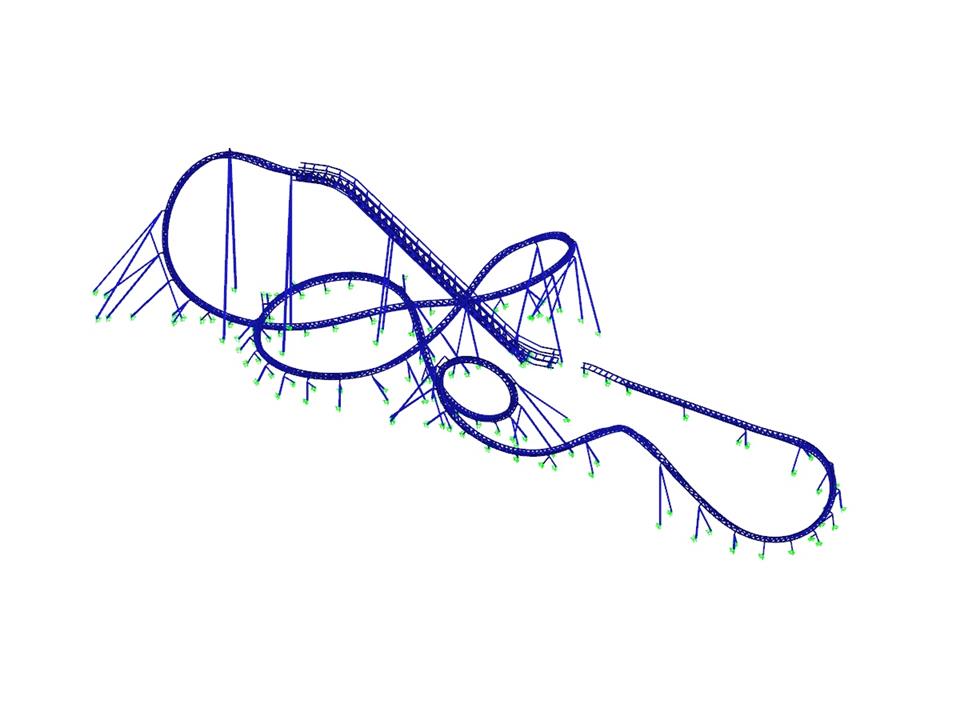

Modelo en 3D (© Weiß Beratende Ingenieure)
Durante el viaje de alta velocidad con velocidades de hasta 100 km/h, incluidos bucles, hélices y tirabuzones, puede experimentar aceleraciones de 4,4 g, así como la sensación de ingravidez. Además, se atraviesa un túnel oscuro y luego se vuelve a pasar por el mismo.
"Big Dipper" significa que solo se conduce un vehículo, cuatro personas se sientan en dos filas. Los asientos exteriores están bastante lejos de las vías, por lo que está flotando al lado del vehículo, por así decirlo.
Inversor
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Diseño y fabricación de posavasos
MACK Rides GmbH & Co.KG
www.mack-rides.com
Ingeniería estructural, Planificación de talleres, Ingeniería geotécnica
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de
Modelo en 3D (© Weiß Beratende Ingenieure)
Estructura de acero de la montaña rusa
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 6858 |
| Número de barras | 10928 |
| Peso completo | 233.040 t |
| Dimensiones (métricas) | 109,893 x 86,047 x 38,996 m |
| Dimensiones (imperiales) | 360.54 x 282.31 x 127.94 feet |
| Versión del programa | 8.17.01 |
