Depuis mai 2019, les visiteurs du parc d'attractions Plohn peuvent découvrir des montagnes russes spectaculaires, les premières de type « Big Dipper » d'Allemagne. Depuis leur ouverture, ces montagnes russes d'environ 40 m de haut et 500 m de long sont l'une des principales attractions de ce parc situé en Saxe, en Allemagne.
Les passagers peuvent y ressentir des accélérations de 4,4 g et une sensation d'apesanteur s'ils s'aventurent sur ce circuit atteignant une vitesse maximale de 100 km/h qui combine des boucles, des hélices et des tires-bouchons. On traverse également un tunnel plongé dans l'obscurité avant de passer par-dessus celui-ci plus tard.
Sur les montagnes russes « Big Dipper », seul un véhicule avec deux rangées de quatre sièges chacune circule. Les sièges extérieurs sont assez éloignés des rails, donnant ainsi l'impression de « flotter » à côté du véhicule.
Maître d'ouvrage
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Conception et fabrication des montagnes russes
MACK Rides GmbH & Co. KG
www.mack-rides.com
Génie des structures, planification d'atelier, géotechnique
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

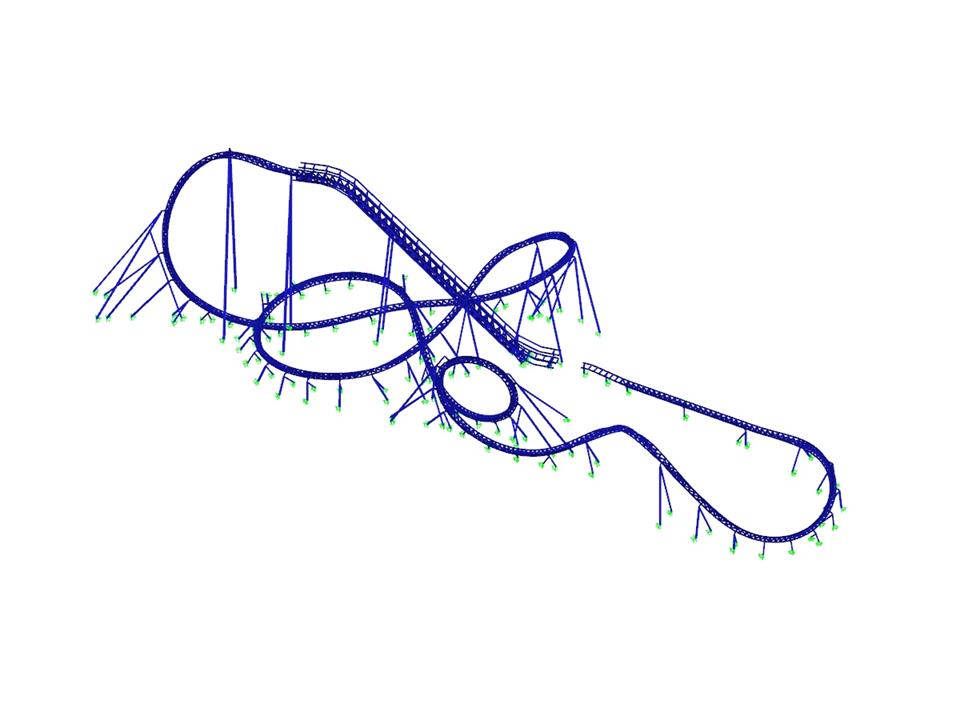

Modèle 3D (© Weiß Beratende Ingenieure)
Les passagers peuvent y ressentir des accélérations de 4,4 g et une sensation d'apesanteur s'ils s'aventurent sur ce circuit atteignant une vitesse maximale de 100 km/h qui combine des boucles, des hélices et des tires-bouchons. On traverse également un tunnel plongé dans l'obscurité avant de passer par-dessus celui-ci plus tard.
Sur les montagnes russes « Big Dipper », seul un véhicule avec deux rangées de quatre sièges chacune circule. Les sièges extérieurs sont assez éloignés des rails, donnant ainsi l'impression de « flotter » à côté du véhicule.
Maître d'ouvrage
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Conception et fabrication des montagnes russes
MACK Rides GmbH & Co. KG
www.mack-rides.com
Génie des structures, planification d'atelier, géotechnique
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de
Modèle 3D (© Weiß Beratende Ingenieure)
Structure en acier de montagnes russes
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 6858 |
Nombre de barres | 10928 |
Poids total | 233,040 t |
Dimensions (métrique) | 109,893 x 86,047 x 38,996 m |
Dimensions (impériales) | 360.54 x 282.31 x 127.94 feet |
Version du logiciel | 8.17.01 |
