С мая 2019 года могут все желающие испытать прелести захватывающей поездки на единственной своего рода в Германии американской горке типа Big Dipper. Сразу с момента своего открытия, эта американская горка высотой около 40 м и длиной около 500 м стала одним из главных аттракционов парка развлечений и отдыха Plohn, который находится в регионе Фогтланд, Саксония.
На горке, в конструкцию которой входит петля, спираль и штопор, может посетитель во время высокоскоростной езды, достигающей в некоторых местах скорости почти 100 км/ч, испытывать ускорение 4,4 g, а также ощущение невесомости. Кроме того, ее трасса проходит через темный туннель, а затем еще раз над ним.
Название Big Dipper означает, что по горке едет всегда только один вагончик, в котором может одновременно сидеть четыре человека в два ряда, причем крайние сиденья находятся довольно далеко от колеи, так что сидящие на них пассажиры практически летят возле вагончика.
Заказчик
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Расчет конструкций и производство горки
MACK Rides GmbH & Co. KG
www.mack-rides.com
Проектирование конструкций, проект производства работ и геотехническое строительство
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

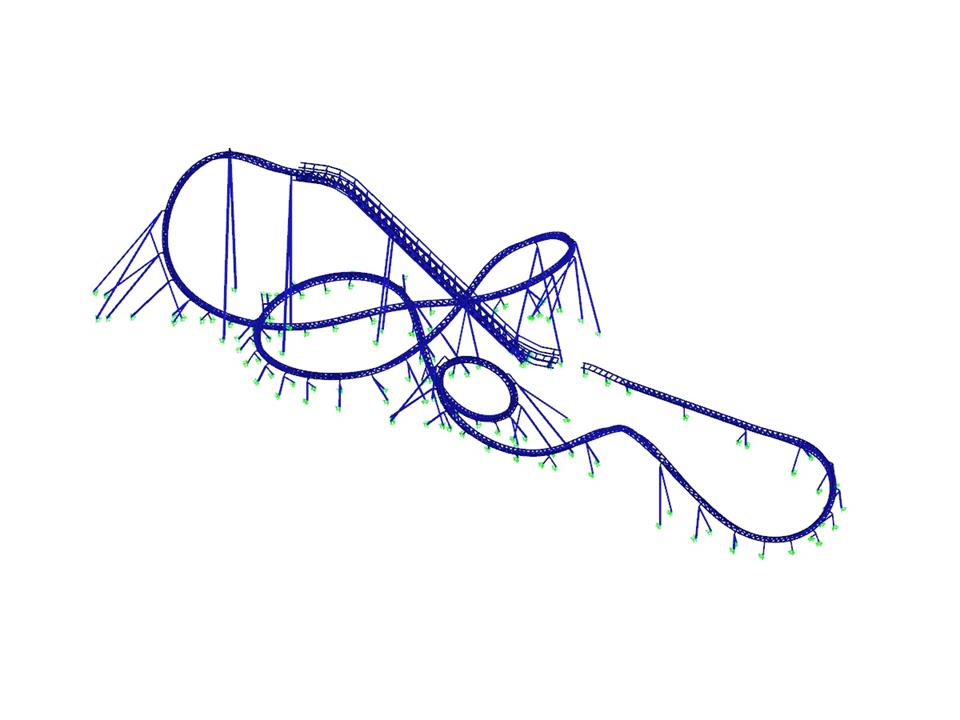

3D модель (© Weiß Beratende Ingenieure)
На горке, в конструкцию которой входит петля, спираль и штопор, может посетитель во время высокоскоростной езды, достигающей в некоторых местах скорости почти 100 км/ч, испытывать ускорение 4,4 g, а также ощущение невесомости. Кроме того, ее трасса проходит через темный туннель, а затем еще раз над ним.
Название Big Dipper означает, что по горке едет всегда только один вагончик, в котором может одновременно сидеть четыре человека в два ряда, причем крайние сиденья находятся довольно далеко от колеи, так что сидящие на них пассажиры практически летят возле вагончика.
Заказчик
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Расчет конструкций и производство горки
MACK Rides GmbH & Co. KG
www.mack-rides.com
Проектирование конструкций, проект производства работ и геотехническое строительство
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de
3D модель (© Weiß Beratende Ingenieure)
Расчет стальных американских горок
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 6858 |
Количество стержней | 10928 |
Общий вес | 233,040 t |
Размеры (метрические) | 109,893 x 86,047 x 38,996 m |
Размеры (имперские) | 360.54 x 282.31 x 127.94 feet |
Версия программы | 8.17.01 |
