Od května 2019 lze na vůbec první horské dráze tohoto typu v Německu zažívat velkolepé jízdy. Tato přibližně 40 m vysoká a 500 m dlouhá horská dráha je od svého otevření jednou z hlavních atrakcí zábavního parku Plohn v saském Vogtlandu.
Při jízdě za vysoké rychlosti až 100 km/h lze na dráze zahrnující smyčku, šroubovici i vývrtky zažít zrychlení až 4,4 g a také pocit beztíže. Navíc se projíždí tmavým tunelem a následně ještě jednou nad ním.
Big Dipper znamená, že po dráze se pohybuje pouze jedno vozidlo, v němž sedí čtyři osoby ve dvou řadách. Vnější sedadla se nacházejí poměrně daleko od kolejnice, a návštěvníci takříkajíc letí vedle vozidla.
Investor
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Coaster Design a výrobce
MACK Rides GmbH & Co. KG
www.mack-rides.com
Statika, plánování dílen, geotechnika
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

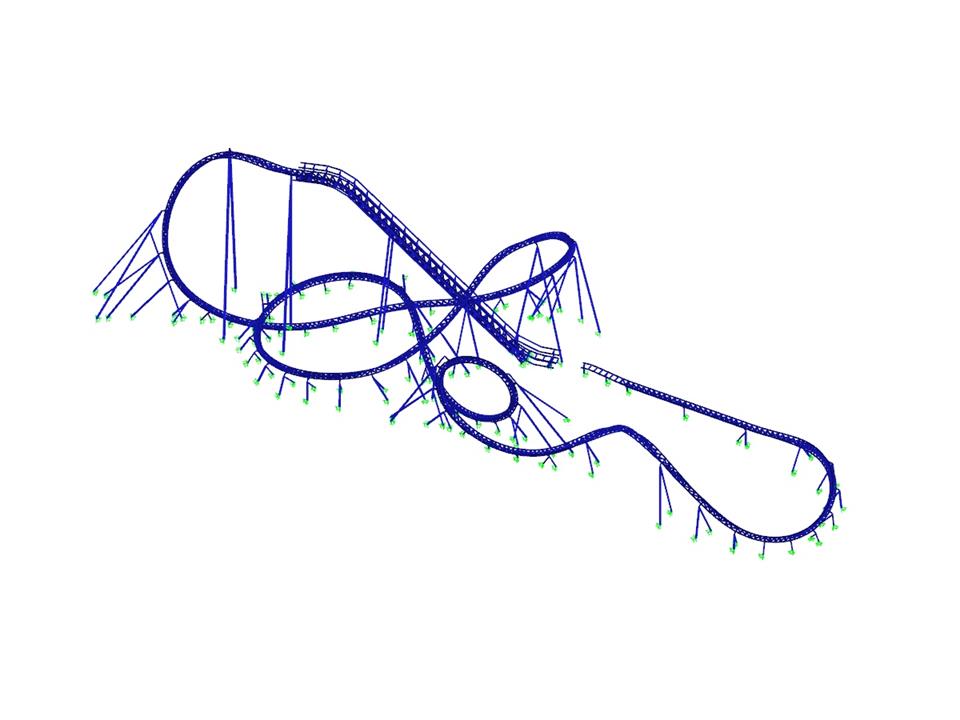

3D model (© Weiß Beratende Ingenieure)
Při jízdě za vysoké rychlosti až 100 km/h lze na dráze zahrnující smyčku, šroubovici i vývrtky zažít zrychlení až 4,4 g a také pocit beztíže. Navíc se projíždí tmavým tunelem a následně ještě jednou nad ním.
Big Dipper znamená, že po dráze se pohybuje pouze jedno vozidlo, v němž sedí čtyři osoby ve dvou řadách. Vnější sedadla se nacházejí poměrně daleko od kolejnice, a návštěvníci takříkajíc letí vedle vozidla.
Investor
Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Coaster Design a výrobce
MACK Rides GmbH & Co. KG
www.mack-rides.com
Statika, plánování dílen, geotechnika
Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de
3D model (© Weiß Beratende Ingenieure)
Ocelová horská dráha
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 6858 |
| Počet prutů | 10928 |
| Celková hmotnost | 233,040 t |
| Rozměry (metrické) | 109,893 x 86,047 x 38,996 m |
| Rozměry (imperiální) | 360.54 x 282.31 x 127.94 feet |
| Verze programu | 8.17.01 |
