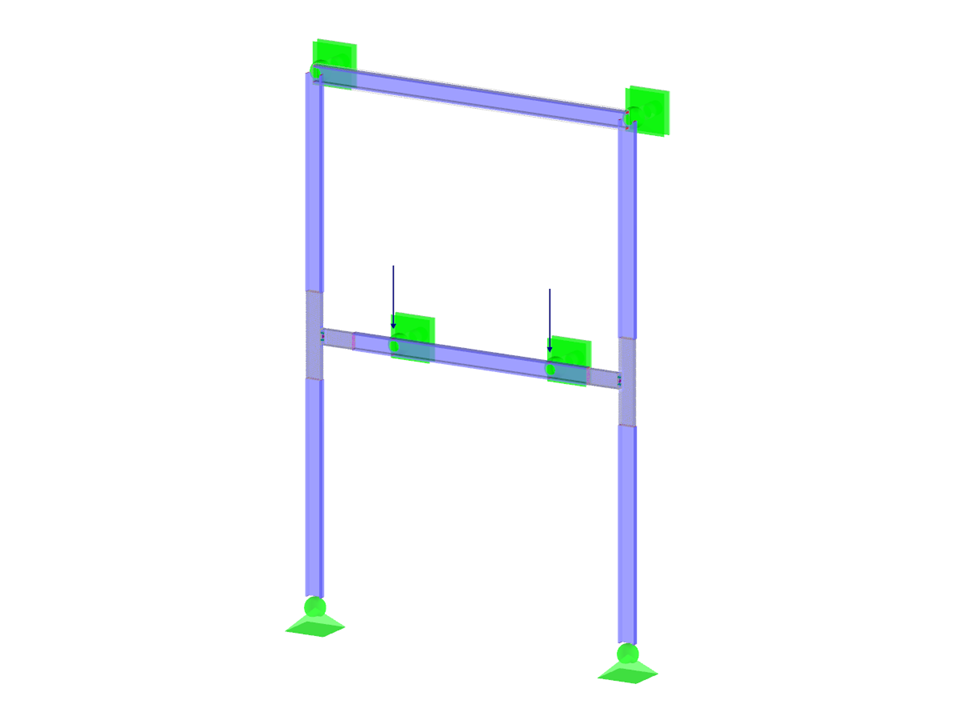

Model stalowej ramy z narożami ramy modelowanej powierzchniami.
Rama stalowa z profili U
Liczba węzłów | 85 |
Liczba linii | 92 |
Liczba prętów | 12 |
Liczba powierzchni | 44 |
Ilość brył | 2 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 1 |
Ciężar całkowity | 0,719 t |
Wymiary (metryczne) | 4,180 x 0,096 x 6,095 m |
Wymiary (imperialne) | 13.71 x 0.31 x 20 feet |
Wersja programu | 5.22.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
