Ingegneria strutturale | Ingenieurbüro Neulichedl & Partner Via Lungo Rio Nova, 39012 Merano BZ, Tel. 0039 0473 238041 Fax 0039 0473 258392 E-mail: [email protected] |
Committente | Provincia Autonoma di Bolzano, Italia |

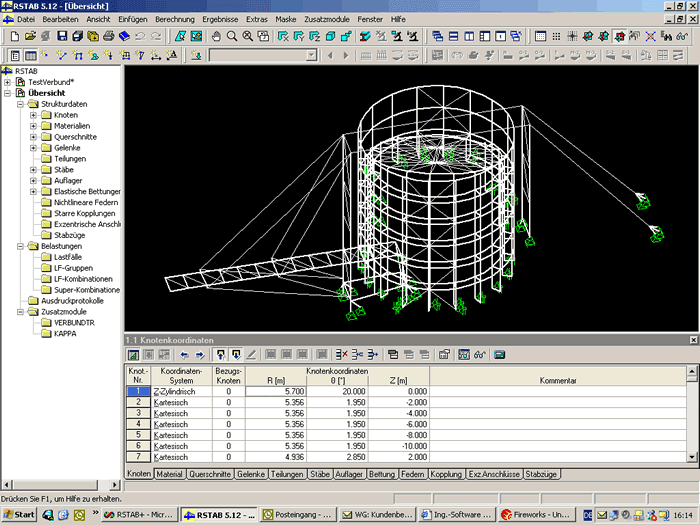

Voliera nei giardini del Castel Trauttmansdorff a Merano, Italia
Costruzione in acciaio per una voliera a forma di cilindro, la cui parte superiore è chiusa da una ruota a raggi smussati e una passerella ancorata obliquamente come piattaforma panoramica.
Scopri di più sui giardini del Castel Trauttmansdorff: www.trauttmansdorff.it
