La modifica della matrice di rigidezza consente agli ingegneri di personalizzare il comportamento degli elementi strutturali per soddisfare requisiti di progetto specifici o simulare condizioni uniche. Questo articolo descrive i vari approcci disponibili in RFEM 6 per modificare la rigidezza delle superfici, sottolineando la loro applicazione e l'impatto sull'analisi strutturale.
Comprensione della matrice di rigidezza
La matrice di rigidezza rappresenta la relazione tra le forze applicate e gli spostamenti risultanti in una struttura. La modifica dei suoi componenti consente agli ingegneri di influenzare il modo in cui la struttura risponde ai carichi. I metodi principali in RFEM 6 per la modifica della rigidezza delle superfici includono:
1. Modifica di rigidezza totale
Questo approccio prevede il ridimensionamento uniforme di tutti gli elementi della matrice di rigidezza di un singolo coefficiente k (Figura 1), aumentando o diminuendo efficacemente la rigidezza complessiva della superficie. È particolarmente utile per le regolazioni proporzionali sull'intera superficie. Le principali applicazioni di questo approccio includono:
- Apportare regolazioni globali per simulare superfici con rigidezza aumentata o ridotta.
- Modellazione semplificata di superfici con proprietà del materiale coerenti.
2. Variazioni di rigidezza parziale, peso e massa
In questo metodo, i componenti specifici della matrice di rigidezza, nonché i pesi e le masse associati, vengono regolati individualmente (Figura 2). Ciò consente modifiche mirate mantenendo invariate altre proprietà, fornendo un controllo più preciso sul comportamento strutturale.
Per applicare correttamente le modifiche desiderate, è fondamentale identificare i termini specifici della matrice su cui concentrarsi. Ciò richiede la comprensione di quali termini corrispondono a rigidezza flessionale e torsionale, rigidezza a taglio, rigidezza della membrana e rigidezza eccentrica. Per aiutarti in questo, abbiamo fornito l'immagine 3.

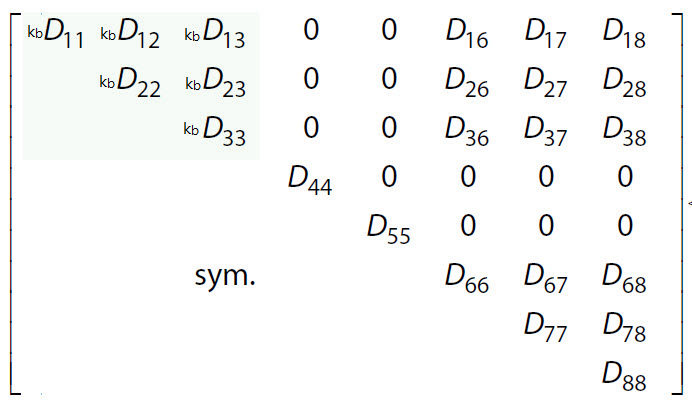

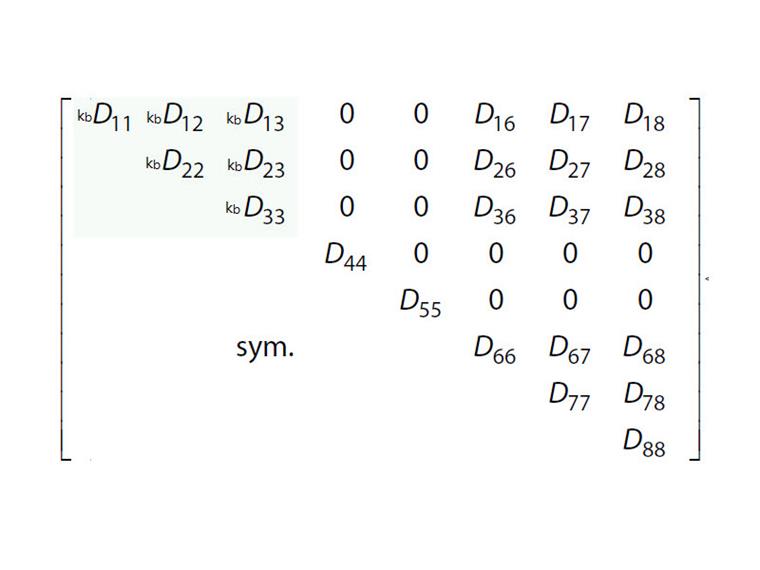

Quindi, definendo il coefficiente kb, ad esempio, si modificano tutti i termini della matrice di rigidezza flessionale e torsionale nel modo seguente:
Un esempio di questa applicazione è quello di affrontare gli effetti di viscosità e ritiro su un impalcato composito acciaio-calcestruzzo. In tali strutture, gli effetti a lungo termine come la viscosità e il ritiro nel componente di calcestruzzo portano ad una riduzione della flessione dell'impalcato e della rigidezza torsionale. Per tenere conto di questi effetti, i termini di flessione e torsione nella matrice di rigidezza della superficie (vedere la Figura 2-4) possono essere uniformemente ridimensionati di un coefficiente (cioè kb ) che rappresenta la riduzione della rigidezza dipendente dal tempo.
Lo stesso principio si applica quando si modificano i fattori rilevanti per la rigidezza a taglio, la rigidezza della membrana, la rigidezza eccentrica e il peso. Regolazioni mirate, come la modifica della rigidezza flessionale mantenendo le proprietà di taglio e della membrana, o viceversa, consentono:
- Simulazione del comportamento di materiali multistrato o compositi complessi.
- Affrontare gli effetti di viscosità e ritiro in impalcati compositi acciaio-calcestruzzo
3. Modifica della rigidezza specifica dell'elemento
Questo metodo consente la regolazione dei singoli elementi all'interno della matrice di rigidezza applicando coefficienti univoci a ciascuno (Figura 5). Ad esempio, è possibile modificare in modo indipendente i fattori associati alla rigidezza flessionale, come kD11 o kD22, consentendo di controllare la rigidezza flessionale separatamente lungo gli assi x e y. Un'applicazione pratica per questo è una piastra composita con fibre orientate prevalentemente lungo l'asse x, con conseguente rigidezza significativamente maggiore in quella direzione. Per tenere conto di questo comportamento anisotropo, il termine di rigidezza flessionale kD11, che corrisponde a D11 nella matrice di rigidezza superficiale, può essere aumentato mantenendo invariati gli altri termini. Questo livello di controllo non è ottenibile con il metodo di modifica della rigidezza parziale, poiché applica le regolazioni della rigidezza in modo uniforme a tutti i termini relativi alla flessione o alla torsione.
Questo livello di modifica dettagliata è particolarmente utile per:
- Simulazione di comportamenti complessi dei materiali
- Affrontare gli effetti localizzati all'interno della struttura
4. Variazione di rigidezza specifica della norma: ACI 318-9 e CSA A23.3-19
In RFEM 6, le modifiche delle superfici possono essere applicate in conformità con la sezione 6.6.3.1.1 di ACI 318-19 e la clausola 10.14.1.2 di CSA A23.3-19. Il software incorpora in modo efficace le riduzioni di rigidezza per aste e superfici in calcestruzzo su vari tipi di elementi. Le opzioni disponibili includono pareti fessurate e non fessurate, piastre piatte, solette, travi e colonne. Il programma utilizza i coefficienti moltiplicatori ricavati direttamente dalla Tabella 6.6.3.1.1(a) e dalla Tabella 10.14.1.2. Per ulteriori dettagli, fare riferimento al seguente articolo della Knowledge Base:
KB 1732 | Concrete Stiffness Modification in RFEM 6 According to ACI 318-19 and CSA A23.3:19
Conclusione
La regolazione della matrice di rigidezza della superficie consente agli ingegneri di personalizzare il comportamento di questi elementi strutturali per soddisfare esigenze di progettazione specifiche o replicare condizioni uniche. Tuttavia, l'implementazione di queste modifiche richiede un'attenta valutazione del contesto strutturale e degli obiettivi desiderati, poiché le alterazioni della matrice di rigidezza influenzano direttamente la distribuzione delle tensioni e degli spostamenti generalizzati all'interno della struttura. Il software di analisi strutturale avanzato, incluso quello sviluppato da Dlubal, offre strumenti come l'opzione "Modifica della rigidezza della superficie" per eseguire in modo efficiente queste regolazioni, snellendo il processo di progettazione e analisi.
