Questa tesi di laurea esplora le metodologie per il calcolo dei carichi del vento su edifici con struttura monolitica, enfatizzando l'affidabilità strutturale e l'analisi computazionale in conformità con gli standard internazionali e i codici nazionali. Analizza gli effetti dinamici del vento e il comportamento aerodinamico utilizzando il software RFEM per simulazioni precise.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

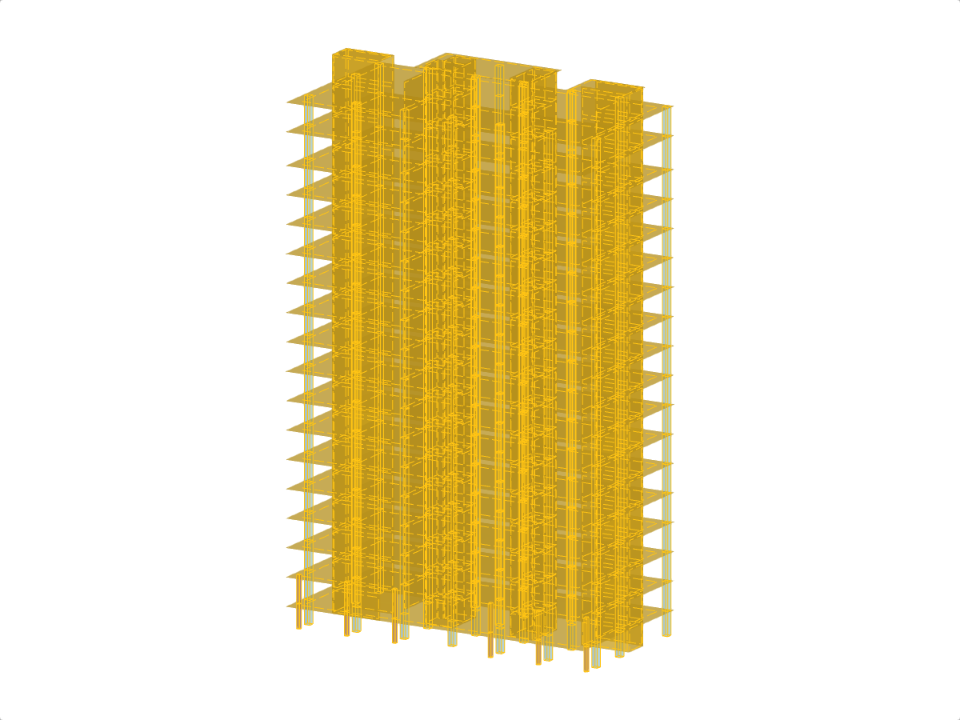

Approcci metodologici al calcolo del carico del vento su edifici a telaio monolitico
| Numero di nodi | 1040 |
| Numero di linee | 1298 |
| Numero di aste | 360 |
| Numero di superfici | 399 |
| Numero di solidi | 0 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 74 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 9902,520 t |
| Dimensioni (metriche) | 37.200 x 62.800 x 19.830 m |
| Dimensioni (imperiali) | 122.05 x 206.04 x 65.06 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
