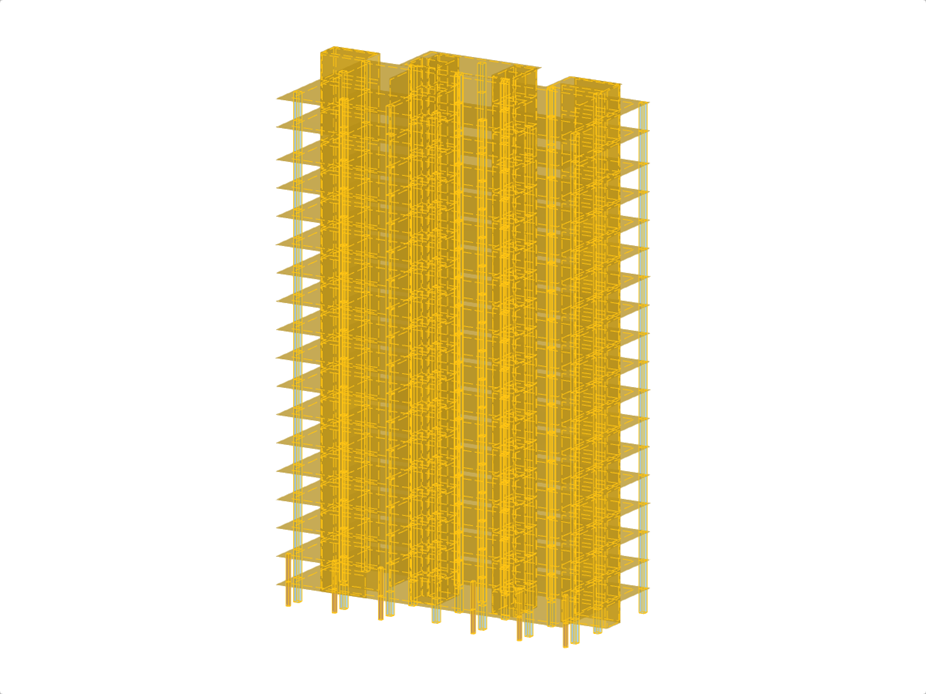

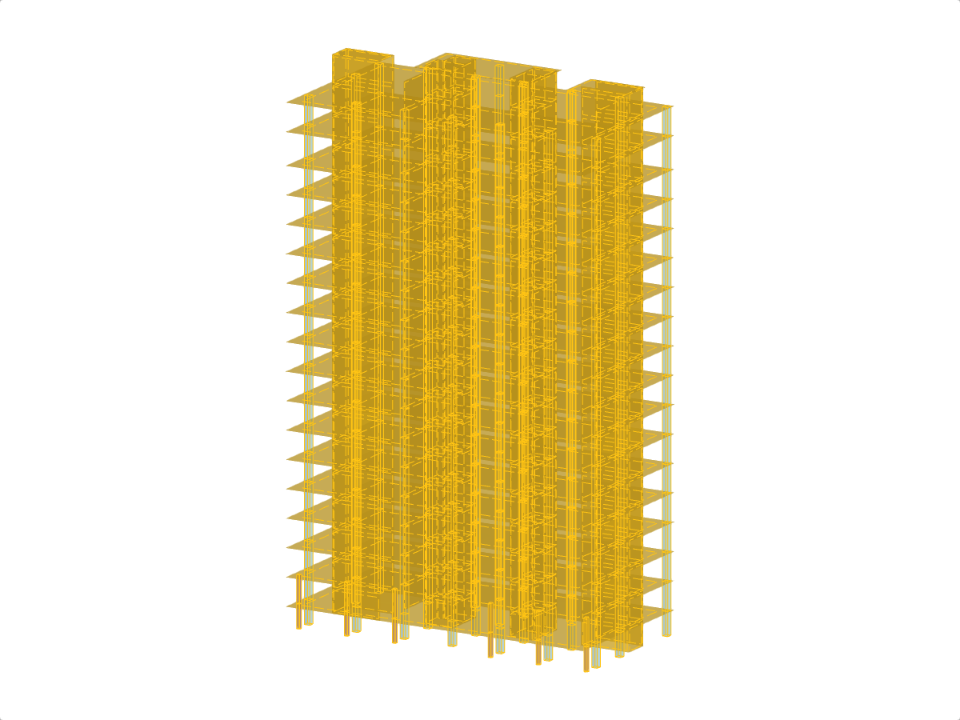

Approches méthodologiques pour le calcul des charges de vent sur des bâtiments à ossature monolithique

Cet article explique comment lancer et mener l’analyse dans le logiciel, puis présente brièvement le concept sous-jacent.

Le module complémentaire Assemblages acier de RFEM 6 a réalisé un progrès significatif en introduisant les articulations semi-rigides, une fonctionnalité qui améliore considérablement la modélisation des assemblages acier dans le calcul de structure. Cette nouvelle fonctionnalité permet aux ingénieurs de dépasser les hypothèses traditionnels d’assemblage rigide ou articulé, offrant un moyen plus précis et plus flexible de représenter le comportement des assemblages. Avec la possibilité de simuler la rigidité des assemblages à l’aide d’une analyse de rigidité initiale avancée, le processus de vérification devient plus réaliste et optimisé, ce qui ouvre la voie à des projets plus sûrs et plus économiques.

Cet article traite et compare l’effet de levier dans trois types d’assemblages : un assemblage avec semelle circulaire, une platine d’about complète et une semelle circulaire raidie.

Dans le module complémentaire « Assemblages acier », vous pouvez considérer la précontrainte des boulons dans le calcul pour tous les composants. La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.

• Module complémentaire « Assemblages acier »
• Vidéo explicative : Boulons précontraints pour les assemblages acier

Les boulons précontraints sont des boulons spéciaux utilisés dans les structures en acier pour générer une force de serrage élevée entre les composants structuraux connectés. Cette force de serrage provoque un frottement entre les composants structurels, ce qui permet le transfert des forces.

Fonctionnalité
Les boulons précontraints sont vissés avec un certain moment de rotation, générant ainsi une force de traction. Cette force de traction est transférée aux composants connectés et se traduit par une force de serrage élevée. La force de serrage empêche l’assemblage de se desserrer et assure une transmission fiable des forces.

Avantages

• Capacité portante élevée : les boulons précontraints peuvent transférer des forces élevées.
• Déformation faible : elles minimisent la déformation de l'assemblage.
• Résistance à la fatigue : Ils sont résistants à la fatigue.
• Simplicité d'assemblage : ils sont relativement faciles à assembler et à démonter.

Calcul et vérification
Le calcul des boulons précontraints est effectué dans RFEM à l'aide du modèle d'analyse EF généré par le module complémentaire « Assemblages acier ». Il prend en compte la force de serrage, la friction entre les composants structuraux, la résistance au cisaillement des boulons et la capacité portante des composants structuraux. La vérification est effectuée selon la norme DIN EN 1993-1-8 (Eurocode 3) ou selon la norme américaine ANSI/AISC 360-16. Le modèle d'analyse créé, y compris les résultats, peut être enregistré et utilisé comme un modèle RFEM indépendant.

Dans le composant Éditeur de barres, vous pouvez également sélectionner la barre entière comme objet de modification au lieu des plaques de barre individuelles. Ainsi, vous pouvez appliquer les deux opérations « entaille » et « chanfrein » sur plusieurs plaques de barre.

Pour la vérification de l'assemblage, vous pouvez insérer une nouvelle barre en tant que composant directement dans le module complémentaire Assemblages acier. Cette barre sera alors uniquement considérée pour le calcul de l'assemblage. Vous pouvez utiliser les composants soudure et connecteurs pour la connexion aux autres barres.

De plus, vous pouvez utiliser les composants Composant de barre et Éditeur de barre pour disposer les éléments de renfort, tels que les raidisseurs et les jarrets, sur la barre insérée.

Accéder à la vidéo explicative
