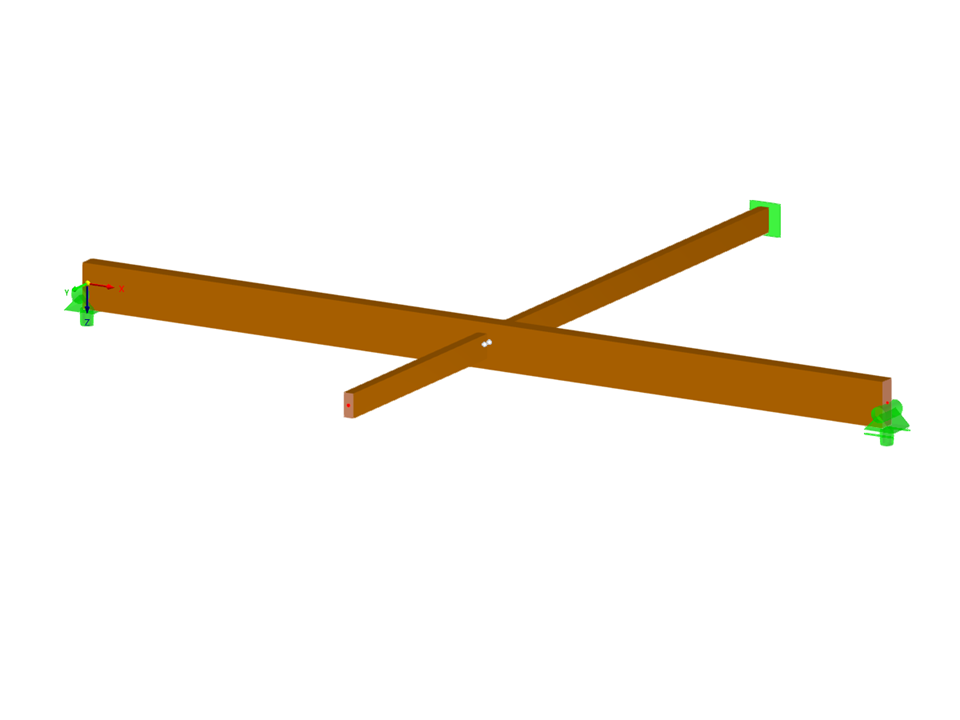

Barre di legno con cerniere a forbice

Per la verifica di stabilità delle aste utilizzando il metodo dell'asta equivalente, è necessario definire le lunghezze di instabilità efficaci o flesso-torsionale al fine di determinare un carico critico per rottura per stabilità. In questo articolo viene presentata una funzione specifica di RFEM 6, mediante la quale è possibile assegnare un'eccentricità ai vincoli esterni del nodo e quindi influenzare la determinazione del momento flettente critico considerato nell'analisi di stabilità.

Considerazione di effetti del 2° ordine p-δ in RFEM 6 e RSTAB 9

Una situazione standard nel caso di strutture con aste in legno è l'abilità di collegare aste più piccole con un'asta-trave principale più grande. Inoltre, le condizioni del fine asta possono includere una situazione simile in cui la trave poggia su un tipo di vincolo esterno. In entrambi gli scenari, la trave deve essere progettata per considerare la capacità portante perpendicolare alla fibratura secondo NDS 2018 Sez. 3.10.2 e CSA O86:19 Clausole 6.5.6 e 7.5.9. In un software di progettazione strutturale generale, in genere non è possibile eseguire questa verifica completa, poiché l'area di appoggio è sconosciuta. Tuttavia, nella nuova generazione di RFEM 6 e nell'add-on Verifica legno, la funzione aggiunta "Vincoli esterni di progetto" consente ora agli utenti di conformarsi alle verifiche NDS e CSA per la verifica perpendicolare alla fibratura.

Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.

Un "pannello di travi" offre i seguenti vantaggi:

• È possibile la guaina su un lato e su entrambi i lati
• Calcolo automatico di un accoppiamento semirigido
  • Guaina bordata
  • Guaina pinzata
  • Guaina definita dall'utente
• Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
• Considerando le aperture tramite celle di superficie
• Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
• Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)

• Vai al video esplicativo

Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:

• Binderholz (USA)
• KLH (USA, CAN)
• Calle buck (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Stirling strutturale
• Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".

Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.

Vorresti calcolare travi curve (ad esempio, in legno lamellare incollato)? A questo scopo, è possibile utilizzare varie distribuzioni di sezioni per aste:

• Curvo
• Trave centinata con altezza costante
• Trave centinata con altezza variabile
• Trave di pesce | Parabolico

• Vai al video esplicativo
