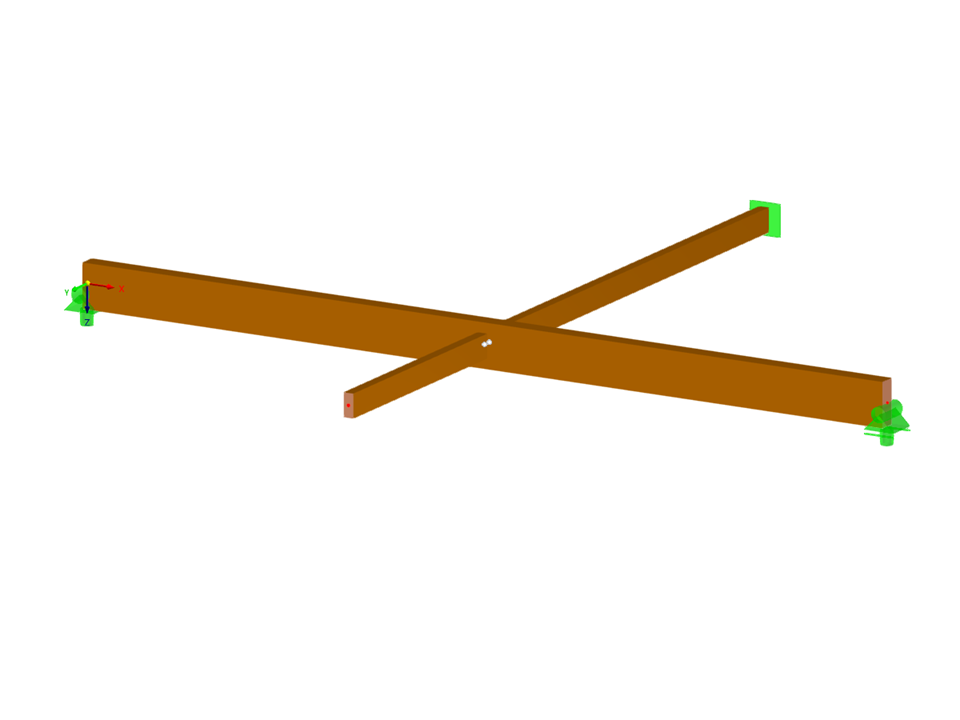

Barres en bois avec charnières à ciseaux

Pour la vérification de stabilité des barres à l'aide de la méthode de la barre équivalente, il est nécessaire de définir les longueurs efficaces ou de déversement afin de déterminer une charge critique pour la rupture de stabilité. Cet article présente une fonction spécifique à RFEM 6 qui vous permet d'attribuer une excentricité aux appuis nodaux et d'influencer ainsi la détermination du moment fléchissant critique considéré dans l'analyse de stabilité.

Considération des effets du second ordre p-δ dans RFEM 6 et RSTAB 9

La possibilité d'assembler des barres plus petites au moyen d'un appui sur une barre de poutre plus grande est un scénario standard dans la construction de barres en bois. De plus, les conditions de fin de barre peuvent inclure une situation similaire dans laquelle la poutre est en appui sur un type d'appui. Dans les deux cas, la poutre doit être calculée en tenant compte de la capacité portante perpendiculaire au fil selon la NDS 2018, section 3.10.2 et les clauses 6.5.6 et 7.5.9 de la CSA O86:19. Dans les logiciels de calcul de structure généraux, il n'est généralement pas possible d'effectuer cette vérification complète, car la zone de portance est inconnue. Cependant, dans la nouvelle génération de RFEM 6 et du module complémentaire Vérification du bois, la fonctionnalité ajoutée « appuis de calcul » permet désormais aux utilisateurs de se conformer aux vérifications des appuis avec les normes NDS et CSA perpendiculaires au fil.

Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage. Le type d'épaisseur de la plaque de poutre est défini à l'aide du module complémentaire Surfaces multicouches.

Une « ossature bois » vous offre les avantages suivants :

• Possibilité d’un panneau de contreventement sur une ou deux faces
• Calcul automatique du couplage semi-rigide
  • Panneau cloué
  • Panneau agrafé
  • Raideur définie par l’utilisateur
• Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
• Considération des ouvertures via des cellules de surface
• Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
• Indépendamment du matériau (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)

• Accéder à la vidéo explicative

Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».

En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.

Souhaitez-vous calculer des poutres courbes (en bois lamellé-collé, par exemple) ? Pour cela, vous pouvez utiliser différentes distributions de sections pour les barres :

• Courbe
• Poutre banane à hauteur constante
• Poutre banane à hauteur variable
• Poutre en ventre de poisson | Parabolique

• Accéder à la vidéo explicative
