Questo modello è stato utilizzato per spiegare le specifiche della velocità del vento e dell'intensità della turbolenza per la determinazione dei carichi del vento secondo il concetto di raffica.
Modello utilizzato in

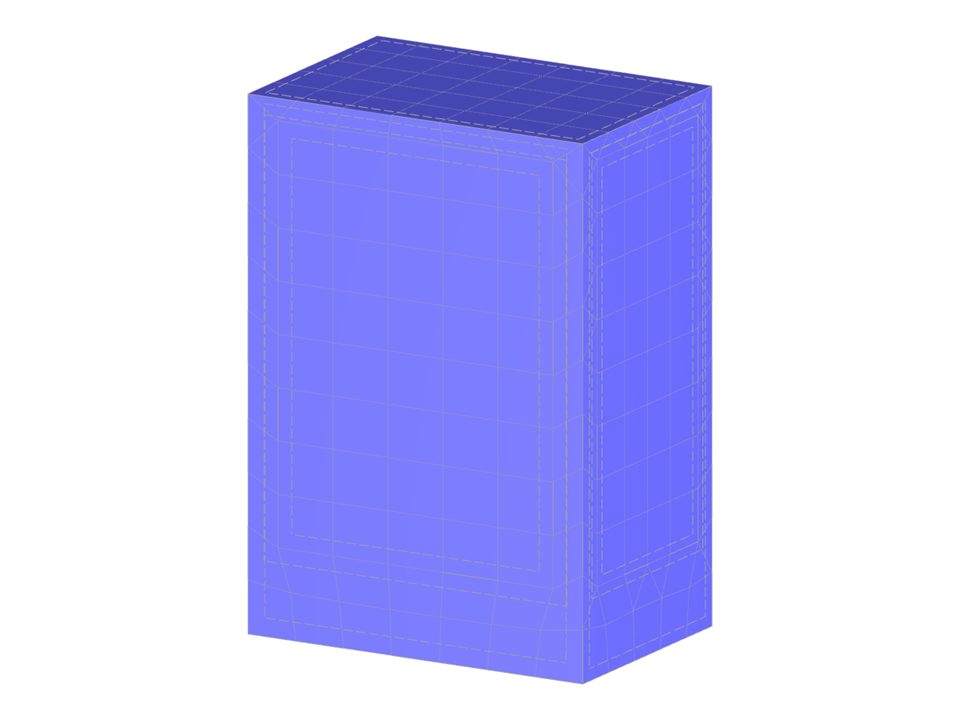

Modello di superficie per la distribuzione della pressione del vento su una struttura edile cuboide
Numero di nodi | 206 |
Numero di linee | 28 |
Numero di superfici | 10 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Peso totale | 70227,650 t |
Dimensioni (metriche) | 21.000 x 14.025 x 30.375 m |
Dimensioni (imperiali) | 68.9 x 46.01 x 99.66 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
