Este modelo foi utilizado para explicar a especificação da velocidade do vento e da intensidade de turbulência para a determinação das cargas de vento de acordo com o conceito de rajada.
Modelo utilizado em

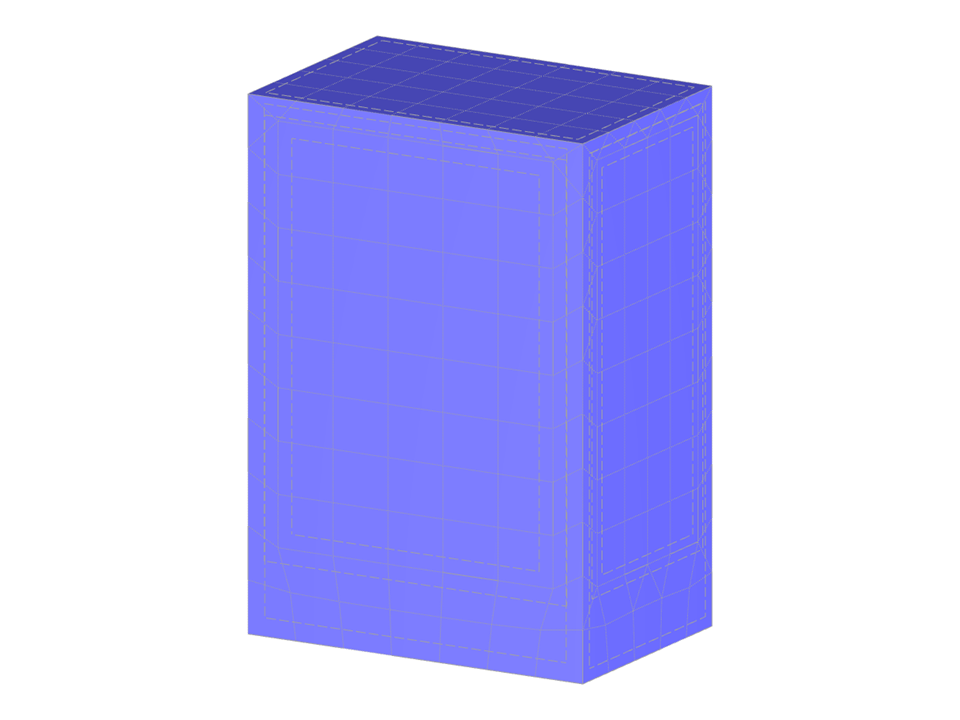

Modelo de superfície para distribuição da pressão do vento na estrutura do edifício cubóide
Número de nós | 206 |
Número de linhas | 28 |
Número de superfícies | 10 |
Número de sólidos | 1 |
Número de casos de carga | 1 |
Peso total | 70227,650 t |
Dimensões (métricas) | 21,000 x 14,025 x 30,375 m |
Dimensões (imperial) | 68.9 x 46.01 x 99.66 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Dependendo da rigidez, da massa e do amortecimento, as estruturas reagem de forma diferente à ação do vento. É feita uma distinção básica entre os edifícios que são propensos a vibrações e os que não são propensos a vibrações.
