Di tanto in tanto, può accadere che i sistemi di assi di alcune superfici del modello non corrispondano tra loro. La funzione "Inverti il sistema degli assi locali" fornisce un modo semplice per regolarli l'uno con l'altro.

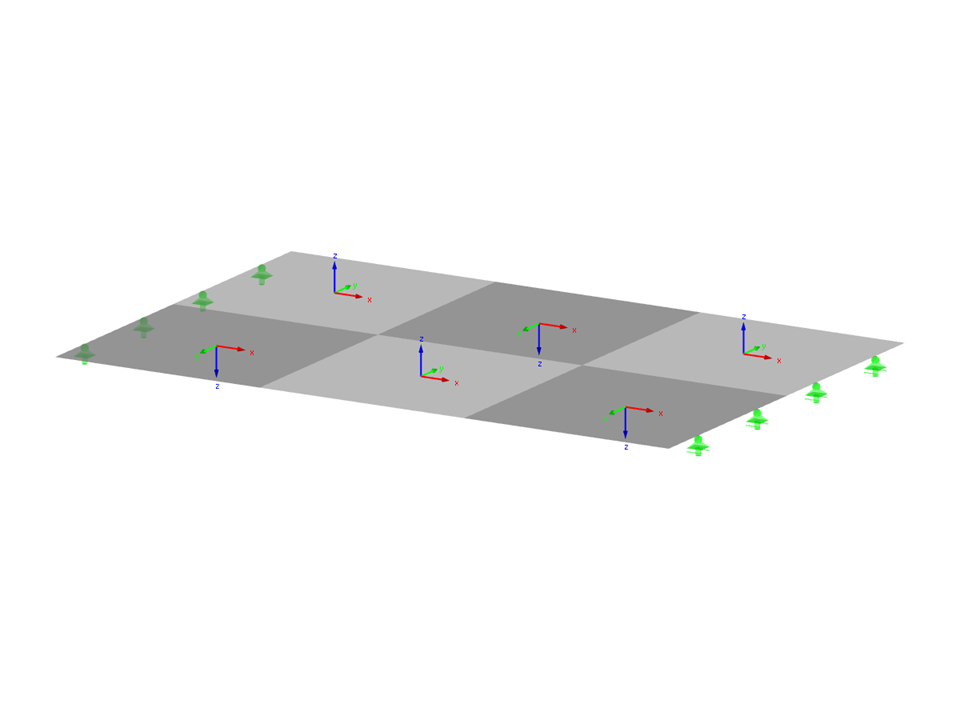

Lastra di cemento armato con diversi sistemi di assi
Numero di nodi | 12 |
Numero di linee | 17 |
Numero di aste | 0 |
Numero di superfici | 6 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 2,700 t |
Dimensioni (metriche) | 3.000 x 0.000 x 2.000 m |
Dimensioni (imperiali) | 9.84 x 0 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Nell'add-on Verifica calcestruzzo per RFEM 6, è possibile eseguire la verifica contro l'incendio di solai e pareti in cemento armato secondo il metodo tabellare semplificato (EN 1992-1-2, Sezione 5.4.2 e Tabelle 5.8 e 5.9).
Nell'add-on Verifica calcestruzzo, è possibile definire un'armatura a taglio-punzonamento orientata verticalmente. Questo viene quindi preso in considerazione nella verifica a taglio-punzonamento.
Hai sezioni di pilastri definite dall'utente e spigoli di pareti e hai bisogno della verifica a taglio-punzonamento?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
