Иногда может случиться, что системы осей некоторых поверхностей в модели не соответствуют друг другу. Но с помощью функции «Перевернуть местную систему координат» можно легко обеспечить их согласования.

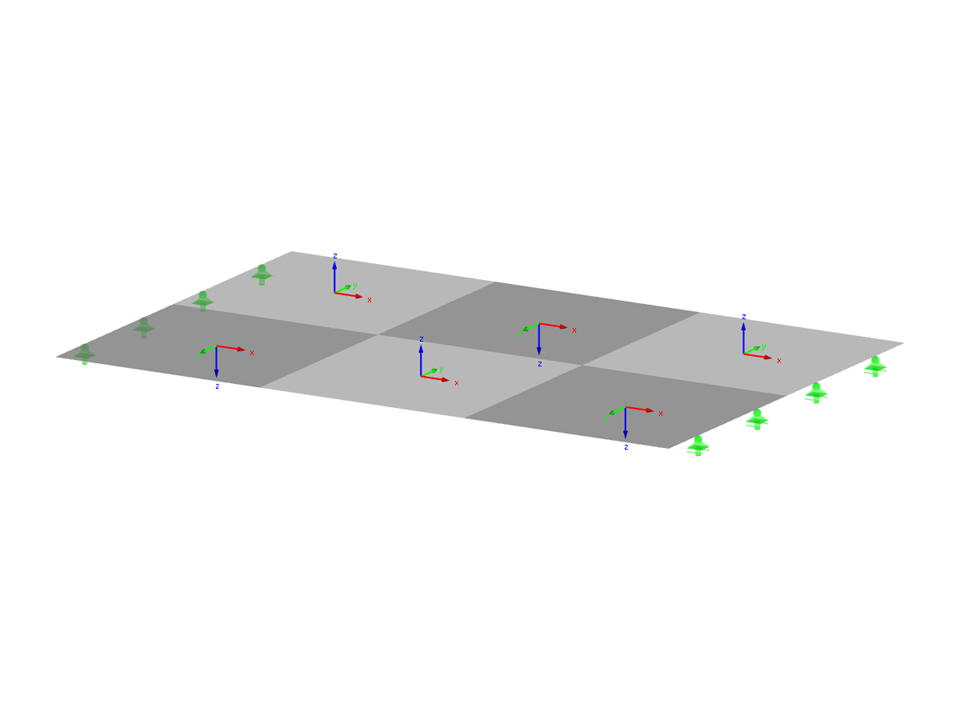

Бетонная плита с различными системами осей
Количество узлов | 12 |
Количество линий | 17 |
Количество стержней | 0 |
Количество поверхностей | 6 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 2,700 t |
Размеры (метрические) | 3,000 x 0,000 x 2,000 m |
Размеры (имперские) | 9.84 x 0 x 6.56 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
