Občas se může stát, že si osové systémy některých ploch v modelu navzájem neodpovídají. Pomocí funkce "Otočit lokální osový systém" je lze snadno přizpůsobit ostatním plochám.
Model použitý v

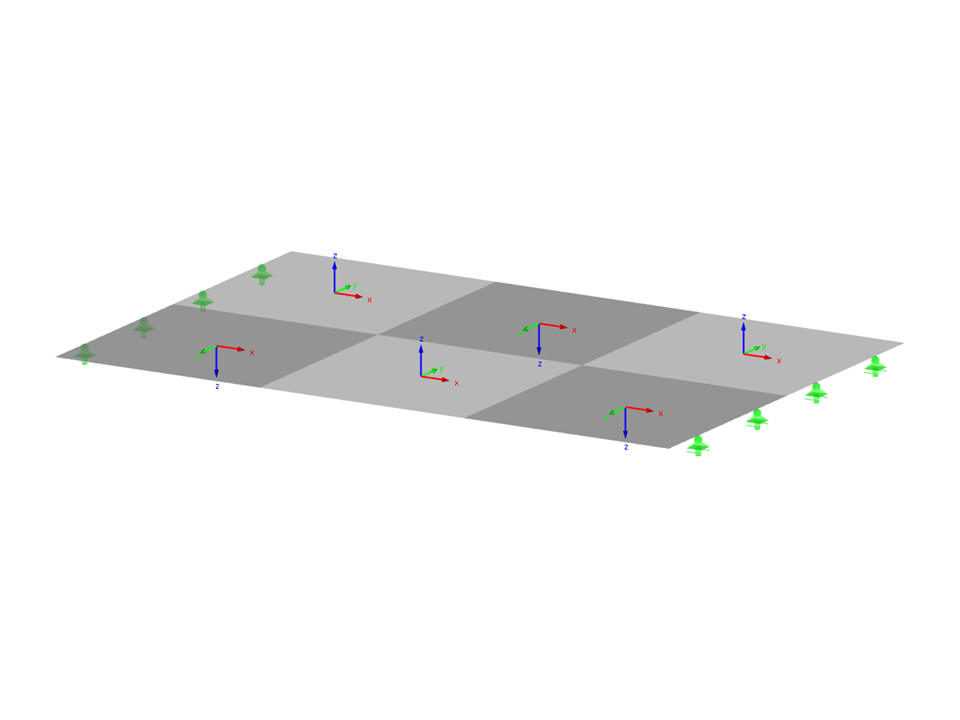

Betonová deska s rozdílnými osovými systémy
| Počet uzlů | 12 |
| Počet linií | 17 |
| Počet prutů | 0 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,700 t |
| Rozměry (metrické) | 3,000 x 0,000 x 2,000 m |
| Rozměry (imperiální) | 9.84 x 0 x 6.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
